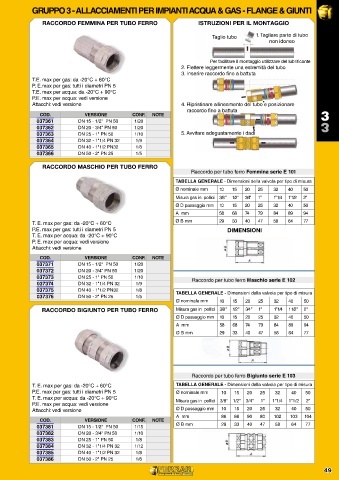

Page 55 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

RACCORDO FEMMINA PER TUBO FERRO ISTRUZIONI PER IL MONTAGGIO

Taglio tubo 1. Tagliare parte di tubo
non idoneo

Per facilitare il montaggio utilizzare del lubrificante
2. Flettere leggermente una estremità del tubo
3. Inserire raccordo fino a battuta
T.E. max per gas: da -20°C + 60°C
P. E.max per gas: tutti i diametri PN 5
T.E. max per acqua: da -20°C + 90°C
P.E. max per acqua: vedi versione
Attacchi: vedi versione 4. Ripristinare allineamento del tubo e posizionare
raccordo fino a battuta
COD. VERSIONE CONF. NOTE 3
037361 DN 15 - 1/2" PN 50 1/20
037362 DN 20 - 3/4" PN 50 1/20 3
037363 DN 25 - 1" PN 50 1/10 5. Avvitare adeguatamente i dadi
037364 DN 32 - 1"1/4 PN 32 1/9
037365 DN 40 - 1"1/2 PN32 1/8
037366 DN 50 - 2" PN 25 1/5

RACCORDO MASCHIO PER TUBO FERRO
Raccordo per tubo ferro Femmina serie E 101
TABELLA GENERALE - Dimensioni della valvola per tipo di misura
Ø nominale mm 10 15 20 25 32 40 50
Misura gas in pollici 3/8 ” 1/2 ” 3/4” 1” 1” 1/4 1” 1/2 2”
Ø D passaggio mm 10 15 20 25 32 40 50
A mm 58 68 74 79 84 89 94
T. E. max per gas: da -20°C + 60°C Ø B mm 29 33 40 47 58 64 77
P.E. max per gas: tutti i diametri PN 5 DIMENSIONI
T. E. max per acqua: da -20°C + 90°C
P. E. max per acqua: vedi versione
Attacchi: vedi versione
COD. VERSIONE CONF. NOTE
037371 DN 15 - 1/2" PN 50 1/20
037372 DN 20 - 3/4" PN 50 1/20
037373 DN 25 - 1" PN 50 1/10 Raccordo per tubo ferro Maschio serie E 102
037374 DN 32 - 1"1/4 PN 32 1/9
037375 DN 40 - 1"1/2 PN32 1/8
037376 DN 50 - 2" PN 25 1/5 TABELLA GENERALE - Dimensioni della valvola per tipo di misura
Ø nominale mm 10 15 20 25 32 40 50
RACCORDO BIGIUNTO PER TUBO FERRO Misura gas in pollici 3/8 ” 1/2 ” 3/4 ” 1” 1” 1/4 1 1/2 ” 2"
Ø D passaggio mm 10 15 20 25 32 40 50
A mm 58 68 74 79 84 89 94
Ø B mm 29 33 40 47 58 64 77

Raccordo per tubo ferro Bigiunto serie E 103
T. E. max per gas: da -20°C + 60°C TABELLA GENERALE - Dimensioni della valvola per tipo di misura
P.E. max per gas: tutti i diametri PN 5 Ø nominale mm 10 15 20 25 32 40 50
T. E. max per acqua: da -20°C + 90°C Misura gas in pollici 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2”
P.E. max per acqua: vedi versione
Attacchi: vedi versione Ø D passaggio mm 10 15 20 25 32 40 50
A mm 86 86 90 80 102 103 104
COD. VERSIONE CONF. NOTE
037381 DN 15 - 1/2" PN 50 1/15 Ø B mm 29 33 40 47 58 64 77
037382 DN 20 - 3/4" PN 50 1/10
037383 DN 25 - 1" PN 50 1/8
037384 DN 32 - 1"1/4 PN 32 1/12
037385 DN 40 - 1"1/2 PN 32 1/8
037386 DN 50 - 2" PN 25 1/6
