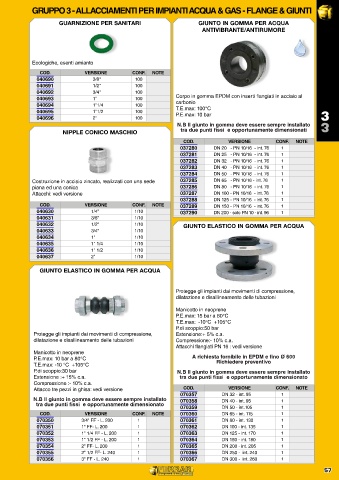

Page 63 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

GUARNIZIONE PER SANITARI GIUNTO IN GOMMA PER ACQUA
ANTIVIBRANTE/ANTIRUMORE

Ecologiche, esenti amianto
COD. VERSIONE CONF. NOTE
040690 3/8" 100
040691 1/2" 100
040692 3/4" 100
040693 1" 100 Corpo in gomma EPDM con inserti flangiati in acciaio al
040694 1"1/4 100 carbonio
040695 1"1/2 100 T.E.max: 100°C
040696 2" 100 P.E.max: 10 bar 3
N.B Il giunto in gomma deve essere sempre installato
NIPPLE CONICO MASCHIO tra due punti fissi e opportunamente dimensionati 3
COD. VERSIONE CONF. NOTE
037280 DN 20 - PN 10/16 - int. 76 1
037281 DN 25 - PN 10/16 - int. 76 1
037282 DN 32 - PN 10/16 - int. 76 1
037283 DN 40 - PN 10/16 - int. 76 1
037284 DN 50 - PN 10/16 - int. 76 1
Costruzione in acciaio zincato, realizzati con una sede 037285 DN 65 - PN 10/16 - int. 76 1
piana ed una conica 037286 DN 80 - PN 10/16 - int. 76 1
Attacchi: vedi versione 037287 DN 100 - PN 10/16 - int. 76 1
037288 DN 125 - PN 10/16 - int. 76 1
COD. VERSIONE CONF. NOTE 037289 DN 150 - PN 10/16 - int. 76 1
040630 1/4" 1/10 037290 DN 200 - solo PN 10 - int. 96 1
040631 3/8" 1/10
040632 1/2" 1/10 GIUNTO ELASTICO IN GOMMA PER ACQUA
040633 3/4" 1/10
040634 1" 1/10
040635 1" 1/4 1/10
040636 1" 1/2 1/10
040637 2" 1/10
GIUNTO ELASTICO IN GOMMA PER ACQUA

Protegge gli impianti dai movimenti di compressione,
dilatazione e disallineamento delle tubazioni

Manicotto in neoprene
P.E.max: 15 bar a 80°C
T.E.max: -10°C +105°C
P.di scoppio:50 bar
Protegge gli impianti dai movimenti di compressione, Estensione:+ 5% c.a.
dilatazione e disallineamento delle tubazioni Compressione:- 10% c.a.
Attacchi flangiati PN 16 : vedi versione
Manicotto in neoprene
P.E.max: 10 bar a 80°C A richiesta fornibile in EPDM e fino Ø 600
Richiedere preventivo
T.E.max: -10 °C +105°C
P.di scoppio:30 bar N.B Il giunto in gomma deve essere sempre installato
Estensione :+ 15% c.a. tra due punti fissi e opportunamente dimensionato
Compressione :- 10% c.a.
Attacco tre pezzi in ghisa: vedi versione COD. VERSIONE CONF. NOTE
070357 DN 32 - int. 95 1
N.B Il giunto in gomma deve essere sempre installato 070358 DN 40 - int. 95 1
tra due punti fissi e opportunamente dimensionato
070359 DN 50 - int.105 1
COD. VERSIONE CONF. NOTE 070360 DN 65 - int. 115 1
070350 3/4" FF - L. 200 1 070361 DN 80 - int. 130 1
070351 1" FF- L. 200 1 070362 DN 100 - int. 135 1
070352 1" 1/4 FF - L. 200 1 070363 DN 125 - int. 170 1
070353 1" 1/2 FF - L. 200 1 070364 DN 150 - int. 180 1
070354 2" FF- L. 200 1 070365 DN 200 - int. 205 1
070355 2" 1/2 FF- L. 240 1 070366 DN 250 - int. 240 1
070356 3" FF - L. 240 1 070367 DN 300 - int. 260 1
