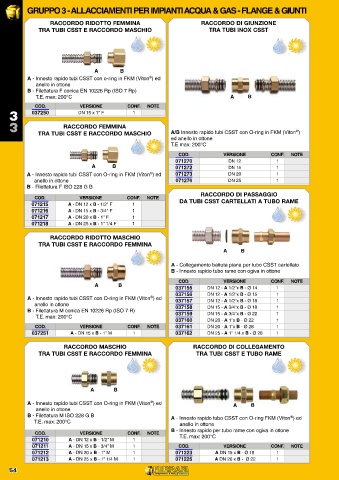

Page 60 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

RACCORDO RIDOTTO FEMMINA RACCORDO DI GIUNZIONE
TRA TUBI CSST E RACCORDO MASCHIO TRA TUBI INOX CSST

A B
®
A - Innesto rapido tubi CSST con o-ring in FKM (Viton ) ed
anello in ottone
B - Filettatura F conica EN 10226 Rp (ISO 7 Rp)
T.E. max: 200°C A B
COD. VERSIONE CONF. NOTE
3 037250 DN 15 x 1" F 1

RACCORDO FEMMINA
®
TRA TUBI CSST E RACCORDO MASCHIO A/B Innesto rapido tubi CSST con O-ring in FKM (Viton )
ed anello in ottone
3
T.E max: 200°C
COD. VERSIONE CONF. NOTE
071270 DN 12 1
A B 071272 DN 15 1
®
A - Innesto rapido tubi CSST con O-ring in FKM (Viton ) ed 071273 DN 20 1
anello in ottone 071274 DN 25 1
B - Filettatura F ISO 228 G B
RACCORDO DI PASSAGGIO
COD. VERSIONE CONF. NOTE
071215 A - DN 12 x B - 1/2" F 1 DA TUBI CSST CARTELLATI A TUBO RAME
071216 A - DN 15 x B - 3/4" F 1
071217 A - DN 20 x B - 1" F 1
071218 A - DN 25 x B - 1" 1/4 F 1

RACCORDO RIDOTTO MASCHIO
TRA TUBI CSST E RACCORDO FEMMINA
A B

A - Collegamento battuta piana per tubo CSST cartellato
B - Innesto rapido tubo rame con ogiva in ottone
COD. VERSIONE CONF. NOTE
A B
037155 DN 12 - A 1/2"x B - Ø 14 1
037156 DN 12 - A 1/2"x B - Ø 15 1
®
A - Innesto rapido tubi CSST con O-ring in FKM (Viton ) ed 037157 DN 12 - A 1/2"x B - Ø 18 1
anello in ottone 037158 DN 15 - A 3/4"x B - Ø 18 1
B - Filettatura M conica EN 10226 Rp (ISO 7 R)
T.E. max: 200°C 037159 DN 15 - A 3/4"x B - Ø 22 1
037160 DN 20 - A 1"x B - Ø 22 1
COD. VERSIONE CONF. NOTE 037161 DN 20 - A 1"x B - Ø 28 1
037251 A - DN 15 x B - 1" M 1 037162 DN 25 - A 1" 1/4 x B - Ø 28 1

RACCORDO MASCHIO RACCORDO DI COLLEGAMENTO
TRA TUBI CSST E RACCORDO FEMMINA TRA TUBI CSST E TUBO RAME

A B

®
A - Innesto rapido tubi CSST con O-ring in FKM (Viton ) ed A B
anello in ottone
B - Filettatura M ISO 228 G B A - Innesto rapido tubo CSST con O-ring FKM (Viton ) ed
®
T.E. max: 200°C anello in ottone
B - Innesto rapido per tubo rame con ogiva in ottone
COD. VERSIONE CONF. NOTE
071210 A - DN 12 x B - 1/2" M 1 T.E. max: 200°C
071211 A - DN 15 x B - 3/4" M 1 COD. VERSIONE CONF. NOTE
071212 A - DN 20 x B - 1" M 1 071223 A DN 15 x B - Ø 18 1
071213 A - DN 25 x B - 1" 1/4 M 1 071225 A DN 20 x B - Ø 22 1
54 s r l s r l
