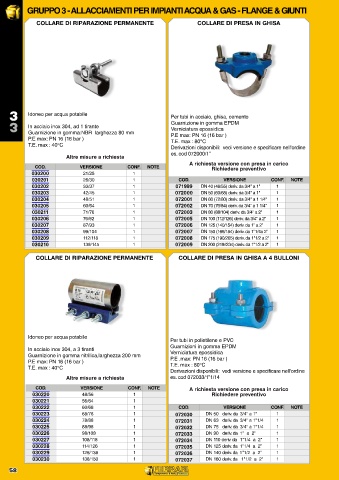

Page 64 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

COLLARE DI RIPARAZIONE PERMANENTE COLLARE DI PRESA IN GHISA

3 Idoneo per acqua potabile Per tubi in acciaio, ghisa, cemento

In acciaio inox 304, ad 1 tirante Guarnizione in gomma EPDM
Verniciatura epossidica
Guarnizione in gomma:NBR larghezza 80 mm P.E max: PN 16 (16 bar )
P.E max: PN 16 (16 bar ) T.E. max : 80°C
3
T.E. max : 40°C
Derivazioni disponibili: vedi versione e specificare nell’ordine
es. cod 072000/1”
Altre misure a richiesta
A richiesta versione con presa in carico
COD. VERSIONE CONF. NOTE Richiedere preventivo
030200 21/25 1
030201 26/30 1 COD. VERSIONE CONF. NOTE
030202 33/37 1 071999 DN 40 (48/55) deriv. da 3/4" a 1" 1
030203 42/45 1 072000 DN 50 (60/68) deriv. da 3/4" a 1" 1
030204 48/51 1 072001 DN 60 (72/80) deriv. da 3/4" a 1 1/4" 1
030205 60/64 1 072002 DN 70 (76/84) deriv. da 3/4" a 1 1/4" 1
030211 71/76 1 072003 DN 80 (88/104) deriv. da 3/4" a 2" 1
030206 76/82 1 072005 DN 100 (112/126) deriv. da 3/4" a 2" 1
030207 87/93 1 072006 DN 125 (140/154) deriv. da 1" a 2" 1
030208 99/104 1 072007 DN 150 (168/184) deriv. da 1"1/4a 2" 1
030209 112/118 1 072008 DN 175 (190/205) deriv. da 1"1/2 a 2" 1
030210 139/145 1 072009 DN 200 (218//234) deriv. da 1"1/2 a 2" 1

COLLARE DI RIPARAZIONE PERMANENTE COLLARE DI PRESA IN GHISA A 4 BULLONI

Idoneo per acqua potabile
Per tubi in polietilene e PVC
Guarnizioni in gomma EPDM
In acciaio inox 304, a 3 tiranti
Guarnizione in gomma nitrilica,larghezza 200 mm Verniciatura epossidica
P.E max: PN 16 (16 bar ) P.E .max: PN 16 (16 bar )
T.E. max : 40°C T.E. max : 80°C
Derivazioni disponibili: vedi versione e specificare nell’ordine
Altre misure a richiesta es. cod 072033/1”1/14
COD. VERSIONE CONF. NOTE A richiesta versione con presa in carico
030220 48/56 1 Richiedere preventivo
030221 56/64 1
030222 60/68 1 COD. VERSIONE CONF. NOTE
030223 68/78 1 072030 DN 50 deriv. da 3/4" a 1" 1
030224 78/88 1 072031 DN 63 deriv. da 3/4" a 1"1/4 1
030225 88/98 1 072032 DN 75 deriv. da 3/4" a 1"1/4 1
030226 98/108 1 072033 DN 90 deriv. da 1" a 2" 1
030227 108/118 1 072034 DN 110 deriv. da 1”1/4 a 2" 1
030228 114/126 1 072035 DN 125 deriv. da 1"1/4 a 2” 1
030229 126/138 1 072036 DN 140 deriv. da 1"1/2 a 2" 1
030230 138/150 1 072037 DN 160 deriv. da 1"1/2 a 2" 1
58 s r l s r l
