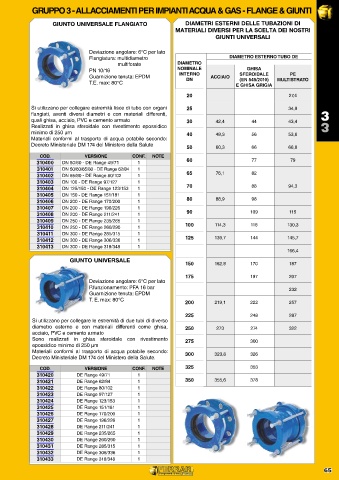

Page 71 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

GIUNTO UNIVERSALE FLANGIATO DIAMETRI ESTERNI DELLE TUBAZIONI DI
MATERIALI DIVERSI PER LA SCELTA DEI NOSTRI
GIUNTI UNIVERSALI

Deviazione angolare: 6°C per lato
Flangiatura: multidiametro DIAMETRO ESTERNO TUBO DE
multiforate DIAMETRO
PN 10/16 NOMINALE GHISA
Guarnizione tenuta: EPDM INTERNO ACCIAIO SFEROIDALE PE
DN
(EN 545/2010)
T.E. max: 80°C E GHISA GRIGIA MULTISTRATO
20 27,4

Si utilizzano per collegare estremità lisce di tubo con organi 25 34,9
flangiati, aventi diversi diametri e con materiali differenti, 3
quali ghisa, acciaio, PVC e cemento armato 30 42,4 44 43,4
Realizzati in ghisa sferoidale con rivestimento epossidico
minimo di 250 μm 40 48,3 56 53,6 3
Materiali conformi al trasporto di acqua potabile secondo:
Decreto Ministeriale DM 174 del Ministero della Salute 50 60,3 66 66,8

COD. VERSIONE CONF. NOTE
310400 DN 50/60 - DE Range 49/71 1 60 77 79
310401 DN 50/60/65/80 - DE Range 62/84 1
310402 DN 65/80 - DE Range 80/102 1 65 76,1 82
310403 DN 100 - DE Range 97/127 1
310404 DN 125/150 - DE Range 123/153 1 70 88 94,3
310405 DN 150 - DE Range 151/181 1
310406 DN 200 - DE Range 170/200 1 80 88,9 98
310407 DN 200 - DE Range 196/226 1
310408 DN 200 - DE Range 211/241 1 90 109 115
310409 DN 250 - DE Range 235/265 1
310410 DN 250 - DE Range 260/290 1 100 114,3 118 130,3
310411 DN 300 - DE Range 285/315 1
310412 DN 300 - DE Range 306/336 1 125 139,7 144 145,7
310413 DN 300 - DE Range 318/348 1
166,4
GIUNTO UNIVERSALE
150 162,8 170 187

175 197 207
Deviazione angolare: 6°C per lato
P.funzionamento: PFA 16 bar 232
Guarnizione tenuta: EPDM
T. E. max: 80°C 200 219,1 222 257

225 248 287
Si utilizzano per collegare le estremità di due tubi di diverso
diametro esterno e con materiali differenti come ghisa, 250 273 274 322
acciaio, PVC e cemento armato
Sono realizzati in ghisa sferoidale con rivestimento 275 300
epossidico minimo di 250 μm
Materiali conformi al trasporto di acqua potabile secondo: 300 323,8 326
Decreto Ministeriale DM 174 del Ministero della Salute.
COD. VERSIONE CONF. NOTE 325 353
310420 DE Range 49/71 1
310421 DE Range 62/84 1 350 355,6 378
310422 DE Range 80/102 1
310423 DE Range 97/127 1
310424 DE Range 123/153 1
310425 DE Range 151/181 1
310426 DE Range 170/200 1
310427 DE Range 196/226 1
310428 DE Range 211/241 1
310429 DE Range 235/265 1
310430 DE Range 260/290 1
310431 DE Range 285/315 1
310432 DE Range 306/336 1
310433 DE Range 318/348 1
