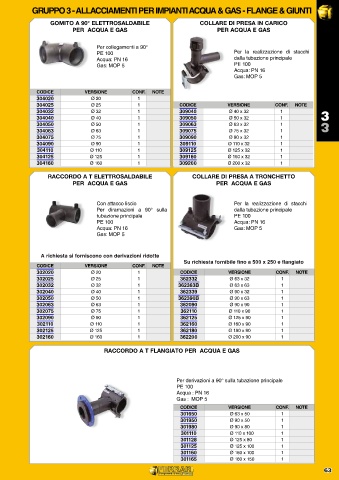

Page 69 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

GOMITO A 90° ELETTROSALDABILE COLLARE DI PRESA IN CARICO
PER ACQUA E GAS PER ACQUA E GAS

Per collegamenti a 90°
PE 100 Per la realizzazione di stacchi
Acqua: PN 16 dalla tubazione principale
Gas: MOP 5 PE 100
Acqua: PN 16
Gas: MOP 5

CODICE VERSIONE CONF. NOTE
304020 Ø 20 1
304025 Ø 25 1 CODICE VERSIONE CONF. NOTE
304032 Ø 32 1 309040 Ø 40 x 32 1
304040 Ø 40 1 309050 Ø 50 x 32 1 3
304050 Ø 50 1 309063 Ø 63 x 32 1
304063 Ø 63 1 309075 Ø 75 x 32 1 3
304075 Ø 75 1 309090 Ø 90 x 32 1
304090 Ø 90 1 309110 Ø 110 x 32 1
304110 Ø 110 1 309125 Ø 125 x 32 1
304125 Ø 125 1 309160 Ø 160 x 32 1
304160 Ø 160 1 309200 Ø 200 x 32 1

RACCORDO A T ELETTROSALDABILE COLLARE DI PRESA A TRONCHETTO
PER ACQUA E GAS PER ACQUA E GAS

Con attacco liscio Per la realizzazione di stacchi
Per diramazioni a 90° sulla dalla tubazione principale
tubazione principale PE 100
PE 100 Acqua: PN 16
Acqua: PN 16 Gas: MOP 5
Gas: MOP 5

A richiesta si forniscono con derivazioni ridotte
Su richiesta fornibile fino a 500 x 250 e flangiato
CODICE VERSIONE CONF. NOTE
302020 Ø 20 1 CODICE VERSIONE CONF. NOTE
302025 Ø 25 1 362332 Ø 63 x 32 1
302032 Ø 32 1 362363B Ø 63 x 63 1
302040 Ø 40 1 362339 Ø 90 x 32 1
302050 Ø 50 1 362390B Ø 90 x 63 1
302063 Ø 63 1 362090 Ø 90 x 90 1
302075 Ø 75 1 362110 Ø 110 x 90 1
302090 Ø 90 1 362125 Ø 125 x 90 1
302110 Ø 110 1 362160 Ø 160 x 90 1
302125 Ø 125 1 362180 Ø 180 x 90 1
302160 Ø 160 1 362200 Ø 200 x 90 1

RACCORDO A T FLANGIATO PER ACQUA E GAS

Per derivazioni a 90° sulla tubazione principale
PE 100
Acqua : PN 16
Gas : MOP 5
CODICE VERSIONE CONF. NOTE
301650 Ø 63 x 50 1
301950 Ø 90 x 50 1
301980 Ø 90 x 80 1
301110 Ø 110 x 100 1
301128 Ø 125 x 80 1
301125 Ø 125 x 100 1
301160 Ø 160 x 100 1
301165 Ø 160 x 150 1
