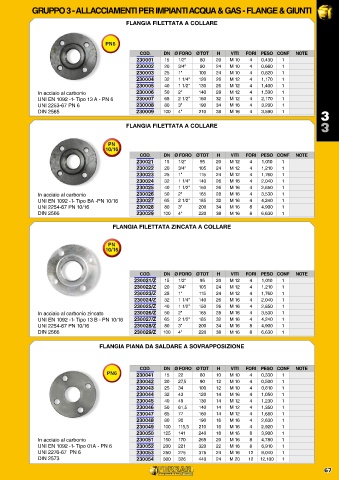

P. 73
GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI
FLANGIA FILETTATA A COLLARE
COD. DN Ø FORO Ø TOT H VITI FORI PESO CONF NOTE
230001 15 1/2" 80 20 M 10 4 0,430 1
230002 20 3/4" 90 24 M 10 4 0,660 1
230003 25 1" 100 24 M 10 4 0,820 1
230004 32 1 1/4" 120 26 M 12 4 1,170 1
230005 40 1 1/2" 130 26 M 12 4 1,400 1
In acciaio al carbonio 230006 50 2" 140 28 M 12 4 1,590 1
UNI EN 1092 -1- Tipo 13 A - PN 6 230007 65 2 1/2" 160 32 M 12 4 2,170 1
UNI 2253-67 PN 6 230008 80 3" 190 34 M 16 4 3,200 1
3
DIN 2565 230009 100 4" 210 38 M 16 4 3,590 1
FLANGIA FILETTATA A COLLARE 3
COD. DN Ø FORO Ø TOT H VITI FORI PESO CONF NOTE
230021 15 1/2" 95 20 M 12 4 1,010 1
230022 20 3/4" 105 24 M 12 4 1,210 1
230023 25 1" 115 24 M 12 4 1,760 1
230024 32 1 1/4" 140 26 M 16 4 2,040 1
230025 40 1 1/2" 150 26 M 16 4 2,850 1
In acciaio al carbonio 230026 50 2" 165 28 M 16 4 3,530 1
UNI EN 1092 -1- Tipo BA -PN 10/16 230027 65 2 1/2" 185 32 M 16 4 4,240 1
UNI 2254-67 PN 10/16 230028 80 3" 200 34 M 16 8 4,900 1
DIN 2566 230029 100 4" 220 38 M 16 8 6,630 1
FLANGIA FILETTATA ZINCATA A COLLARE
COD. DN Ø FORO Ø TOT H VITI FORI PESO CONF NOTE
230021/Z 15 1/2" 95 20 M 12 4 1,010 1
230022/Z 20 3/4" 105 24 M 12 4 1,210 1
230023/Z 25 1" 115 24 M 12 4 1,760 1
230024/Z 32 1 1/4" 140 26 M 16 4 2,040 1
230025/Z 40 1 1/2" 150 26 M 16 4 2,850 1
In acciaio al carbonio zincato 230026/Z 50 2" 165 28 M 16 4 3,530 1
UNI EN 1092 -1- Tipo 13 B - PN 10/16 230027/Z 65 2 1/2" 185 32 M 16 4 4,240 1
UNI 2254-67 PN 10/16 230028/Z 80 3" 200 34 M 16 8 4,900 1
DIN 2566 230029/Z 100 4" 220 38 M 16 8 6,630 1
FLANGIA PIANA DA SALDARE A SOVRAPPOSIZIONE
COD. DN Ø FORO Ø TOT H VITI FORI PESO CONF NOTE
230041 15 22 80 10 M 10 4 0,330 1
230042 20 27,5 90 12 M 10 4 0,500 1
230043 25 34 100 12 M 10 4 0,610 1
230044 32 43 120 14 M 16 4 1,050 1
230045 40 49 130 14 M 12 4 1,230 1
230046 50 61,5 140 14 M 12 4 1,350 1
230047 65 77 160 14 M 12 4 1,680 1
230048 80 90 190 16 M 16 4 2,630 1
230049 100 115,5 210 16 M 16 4 2,920 1
230050 125 141 240 18 M 16 8 3,900 1
In acciaio al carbonio 230051 150 170 265 20 M 16 8 4,780 1
UNI EN 1092 -1- Tipo 01A - PN 6 230052 200 221 320 22 M 16 8 6,910 1
UNI 2276-67 PN 6 230053 250 275 375 24 M 16 12 9,040 1
DIN 2573 230054 300 326 440 24 M 20 12 12,100 1
