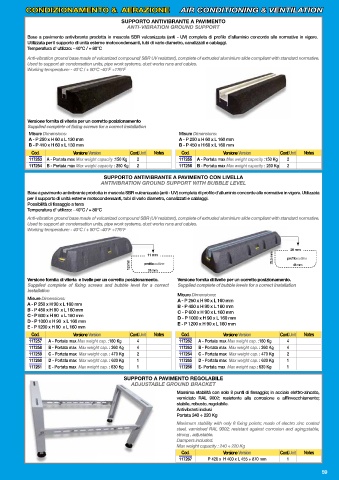

Page 61 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

SUPPORTO ANTIVIBRANTE A PAVIMENTO
ANTI-VIBRATION GROUND SUPPORT

Base a pavimento antivibrante prodotta in mescola SBR vulcanizzata (anti - UV) completa di profi lo d’alluminio concorde alle normative in vigore.
Utilizzata per il supporto di unità esterne motocondensanti, tubi di vario diametro, canalizzati e cablaggi.
Temperatura d’ utilizzo: - 40°C / + 80°C
Anti-vibration ground base made of vulcanized compound( SBR UV resistant), complete of extruded aluminium slide compliant with standard normative.
Used to support air condensation units, pipe work systems, duct works runs and cables.
Working temperature: - 40°C / + 80°C -40°F +176°F

Versione fornita di viteria per un corretto posizionamento
Supplied complete of fixing screws for a correct installation
Misure Dimensions: Misure Dimensions:
A - P 250 x H 60 x L 130 mm A - P 250 x H 60 x L 160 mm
B - P 410 x H 60 x L 130 mm B - P 450 x H 60 x L 160 mm
Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
117253 A - Portata max Max weight capacity :150 Kg 2 117255 A - Portata max Max weight capacity :150 Kg 2
117254 B - Portata max Max weight capacity : 250 Kg 2 117256 B - Portata max Max weight capacity : 250 Kg 2
SUPPORTO ANTIVIBRANTE A PAVIMENTO CON LIVELLA
ANTIVIBRATION GROUND SUPPORT WITH BUBBLE LEVEL

Base a pavimento antivibrante prodotta in mescola SBR vulcanizzata (anti - UV) completa di profi lo d’alluminio concorde alle normative in vigore. Utilizzata
per il supporto di unità esterne motocondensanti, tubi di vario diametro, canalizzati e cablaggi.
Possibilità di fi ssaggio a terra
Temperatura d’ utilizzo: - 40°C / + 80°C
Anti-vibration ground base made of vulcanized compound SBR (UV resistant), complete of extruded aluminium slide compliant with standard normative.
Used to support air condensation units, pipe work systems, duct works runs and cables.
Working temperature: - 40°C / + 80°C -40°F +176°F

20 mm
11 mm 23,5 mm profi lo outline
12 mm profi lo outline 41mm
21mm
Versione fornita di viteria e livelle per un corretto posizionamento. Versione fornita di livelle per un corretto posizionamento.
Supplied complete of fixing screws and bubble level for a correct Supplied complete of bubble levels for a correct installation
installation
Misure Dimensions:
Misure Dimensions: A - P 250 x H 90 x L 160 mm
A - P 250 x H 90 x L 160 mm B - P 450 x H 90 x L 160 mm
B - P 450 x H 90 x L 160 mm C - P 600 x H 90 x L 160 mm
C - P 600 x H 90 x L 160 mm D - P 1000 x H 90 x L 160 mm
D - P 1000 x H 90 x L 160 mm E - P 1200 x H 90 x L 160 mm
E - P 1200 x H 90 x L 160 mm
Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
117257 A - Portata max Max weight cap. :160 Kg 4 117262 A - Portata max Max weight cap. :160 Kg 4
117258 B - Portata max Max weight cap. : 260 Kg 4 117263 B - Portata max Max weight cap. : 260 Kg 4
117259 C - Portata max Max weight cap. : 470 Kg 2 117264 C - Portata max Max weight cap. : 470 Kg 2
117260 D - Portata max Max weight cap. : 630 Kg 1 117265 D - Portata max Max weight cap. : 630 Kg 1
117261
117261 E - Portata max 1 117266 E- Portata max Max weight cap.: 630 Kg 1
E - Portata max Max weight cap. : 630 Kg
SUPPOR
SUPPORTO A PAVIMENTO REGOLABILETO A PAVIMENTO REGOLABILE
ADJUST
ADJUSTABLE GROUND BRACKETABLE GROUND BRACKET
ADJUSTABLE GROUND BRACKET
Massima stabilità con solo 8 punti di fi ssaggio; in acciaio elettro-zincato,
verniciato RAL 9002; resistente alla corrosione e all’invecchiamento;
stabile, robusto, regolabile.
Antivibranti inclusi
Portata 240 ÷ 220 Kg
Maximum stability with only 8 fi xing points; made of electro zinc coated
steel, varnished RAL 9002; resistant against corrosion and aging;stable,
strong , adjustable.
Dampers included.
Max weight capacity : 240 ÷ 220 Kg
Cod. Versione Version Conf.Unit Notes
117267 P 420 x H 400 x L 455 ÷ 870 mm 1

59
