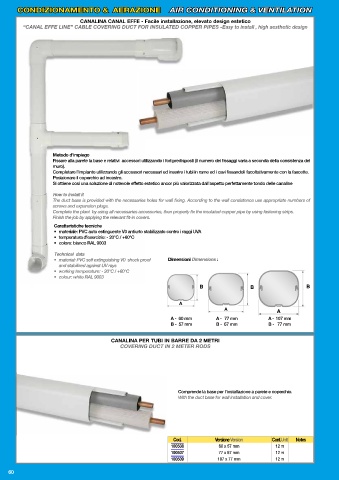

Page 62 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

CANALINA CANAL EFFE - Facile installazione, elevato design estetico
“CANAL EFFE LINE” CABLE COVERING DUCT FOR INSULATED COPPER PIPES -Easy to install , high aesthetic design

Metodo d’impiego
Fissare alla parete la base e relativi accessori utilizzando i fori predisposti (il numero dei fi ssaggi varia a seconda della consistenza del
muro).
Completare l’impianto utilizzando gli accessori necessari ed inserire i tubi in rame ed i cavi fi ssandoli facoltativamente con la fascette.
Posizionare il coperchio ad incastro.
Si ottiene così una soluzione di notevole effetto estetico ancor più valorizzata dall’aspetto perfettamente tondo delle canaline
How to install it
The duct base is provided with the necessaries holes for wall fi xing. According to the wall consistence use appropriate numbers of
screws and expansion plugs.
Complete the plant by using all necessaries accessories, then properly fi x the insulated copper pipe by using fastening strips.
Finish the job by applying the relevant fi t-in covers.
Caratteristiche tecniche
• materiale: PVC auto estinguente V0 antiurto stabilizzato contro i raggi UVA
• temperatura d’esercizio: - 20°C / +60°C
• colore: bianco RAL 9003
Technical data
• material: PVC self extinguishing V0 shock proof Dimensioni Dimensions :
and stabilized against UV rays
• working temperature: - 20°C / +60°C
• colour: white RAL 9003
B B B

A
A A
A - 60 mm A - 77 mm A - 107 mm
B - 57 mm B - 67 mm B - 77 mm

CANALINA PER TUBI IN BARRE DA 2 METRI
COVERING DUCT IN 2 METER RODS

Comprende la base per l’installazione a parete e coperchio.
With the duct base for wall installation and cover.

Cod. Versione Version Conf.Unit Notes
100508 60 x 57 mm 12 m
100507 77 x 67 mm 12 m
100509 107 x 77 mm 12 m
