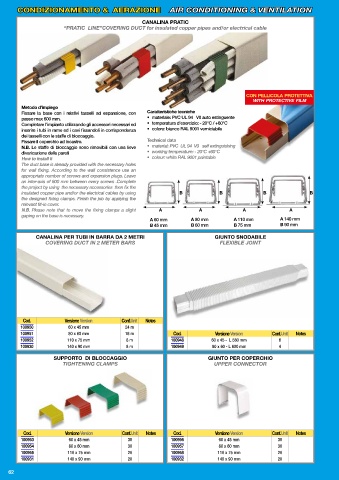

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION
CANALINA PRATIC
“PRATIC LINE”COVERING DUCT for insulated copper pipes and/or electrical cable
CON PELLICOLA PROTETTIVA
WITH PROTECTIVE FILM
Metodo d’impiego
Fissare la base con i relativi tasselli ad espansione, con Caratteristiche tecniche
passo max 600 mm. • materiale: PVC UL 94 V0 auto estinguente
Completare l’impianto utilizzando gli accessori necessari ed • temperatura d’esercizio: - 20°C / +60°C
inserire i tubi in rame ed i cavi fi ssandoli in corrispondenza • colore: bianco RAL 9001 verniciabile
dei tasselli con le staffe di bloccaggio.
Fissare il coperchio ad incastro. Technical data
N.B. Le staffe di bloccaggio sono rimovibili con una lieve • material: PVC UL 94 V0 self extinguishing
divaricazione delle pareti • working temperature: - 20°C +60°C
How to install it • colour: white RAL 9001 paintable
The duct base is already provided with the necessary holes
for wall fi xing. According to the wall consistence use an
appropriate number of screws and expansion plugs. Leave
an inter-axis of 600 mm between every screws .Complete
the project by using the necessary accessories then fi x the
insulated copper pipe and/or the electrical cables by using B B B B
the designed fi xing clamps. Finish the job by applying the
relevant fi t-in cover.
N.B. Please note that to move the fi xing clamps a slight A A A A
gaping on the base is necessary.
A 60 mm A 80 mm A 110 mm A 140 mm
B 45 mm B 60 mm B 75 mm B 90 mm
CANALINA PER TUBI IN BARRA DA 2 METRI GIUNTO SNODABILE
COVERING DUCT IN 2 METER BARS FLEXIBLE JOINT
Cod. Versione Version Conf.Unit Notes
100950 60 x 45 mm 24 m
100951 80 x 60 mm 16 m Cod. Versione Version Conf.Unit Notes
100952 110 x 75 mm 8 m 100948 60 x 45 - L 580 mm 6
100930 140 x 90 mm 8 m 100949 80 x 60 - L 600 mm 4
SUPPORTO DI BLOCCAGGIO GIUNTO PER COPERCHIO
TIGHTENING CLAMPS UPPER CONNECTOR
Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
100953 60 x 45 mm 30 100956 60 x 45 mm 30
100954 80 x 60 mm 30 100957 80 x 60 mm 30
100955 110 x 75 mm 20 100958 110 x 75 mm 20
100931 140 x 90 mm 20 100932 140 x 90 mm 20
