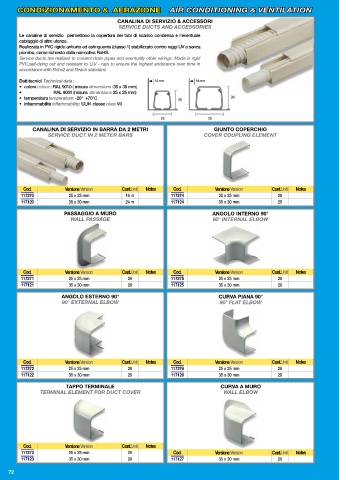

Page 74 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

CANALINA DI SERVIZIO & ACCESSORI
SERVICE DUCTS AND ACCESSORIES
Le canaline di servizio permettono la copertura dei tubi di scarico condensa e l’eventuale
cablaggio di altre utenze.
Realizzata in PVC rigido antiurto ed estinguente (classe 1) stabilizzato contro raggi UV e senza
piombo, come richiesto dalla normativa RoHS.
Service ducts are realized to content drain pipes and eventually other wirings. Made in rigid
PVC,self-dying out and resistant to U.V - rays to ensure the highest endurance over time in
accordance with Rohs2 and Reach standard.
Dati tecnici Technical data :
• colore colour : RAL 9010 ( misura dimensions :35 x 30 mm)
• RAL 9001 (misura dimensions 25 x 25 mm)
• temperatura temperature: -20° +70°C
• infi ammabilità infl ammability: UL94 classe class V0

CANALINA DI SERVIZIO IN BARRA DA 2 METRI GIUNTO COPERCHIO
SERVICE DUCT IN 2 METER BARS COVER COUPLING ELEMENT

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
117270 25 x 25 mm 16 m 117274 25 x 25 mm 20
117120 35 x 30 mm 24 m 117124 35 x 30 mm 25
PASSAGGIO A MURO ANGOLO INTERNO 90°
WALL PASSAGE 90° INTERNAL ELBOW

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
117271 25 x 25 mm 20 117275 25 x 25 mm 20
117121 35 x 30 mm 20 117125 35 x 30 mm 20
ANGOLO ESTERNO 90° CURVA PIANA 90°
90° EXTERNAL ELBOW 90° FLAT ELBOW

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
117272 25 x 25 mm 20 117276 25 x 25 mm 20
117122 35 x 30 mm 20 117126 35 x 30 mm 20
TAPPO TERMINALE CURVA A MURO
TERMINAL ELEMENT FOR DUCT COVER WALL ELBOW

Cod. Versione Version Conf.Unit Notes
117273 25 x 25 mm 20 Cod. Versione Version Conf.Unit Notes
117123 35 x 30 mm 20 117127 35 x 30 mm 20

72
