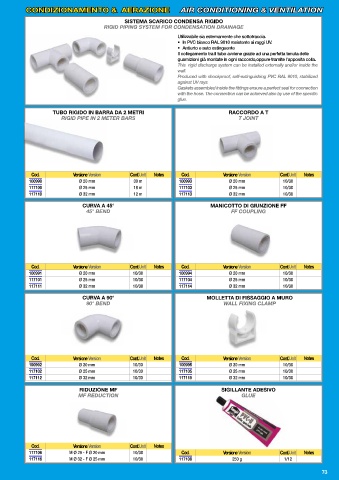

Page 75 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

SISTEMA SCARICO CONDENSA RIGIDO
RIGID PIPING SYSTEM FOR CONDENSATION DRAINAGE
Utilizzabile sia esternamente che sottotraccia.
• In PVC bianco RAL 9010 resistente ai raggi UV.
• Antiurto e auto estinguente
Il collegamento tra il tubo avviene grazie ad una perfetta tenuta delle
guarnizioni già montate in ogni raccordo,oppure tramite l’apposita colla.
This rigid discharge system can be installed externally and/or inside the
wall.
Produced with shockproof, self-extinguishing PVC RAL 9010, stabilized
against UV rays
Gaskets assembled inside the fi ttings ensure a perfect seal for connection
with the hose. The connection can be achieved also by use of the specifi c
glue.

TUBO RIGIDO IN BARRA DA 2 METRI RACCORDO A T
RIGID PIPE IN 2 METER BARS
RIGID PIPE IN 2 METER BARS T JOINT

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
100990 Ø 20 mm 30 m 100993 Ø 20 mm 10/30
117100 Ø 25 mm 18 m 117103 Ø 25 mm 10/30
117110 Ø 32 mm 12 m 117113 Ø 32 mm 10/30
CURVA A 45° MANICOTTO DI GIUNZIONE FF
45° BEND FF COUPLING

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
100991 Ø 20 mm 10/30 100994 Ø 20 mm 10/30
117101 Ø 25 mm 10/30 117104 Ø 25 mm 10/30
117111 Ø 32 mm 10/30 117114 Ø 32 mm 10/30
CURVA A 90° MOLLETTA DI FISSAGGIO A MURO
90° BEND WALL FIXING CLAMP

Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
100992 Ø 20 mm 10/30 100995 Ø 20 mm 10/30
117102 Ø 25 mm 10/30 117105 Ø 25 mm 10/30
117112 Ø 32 mm 10/30 117115 Ø 32 mm 10/30

RIDUZIONE MF SIGILLANTE ADESIVO
SIGILLANTE ADESIVO
MF REDUCTION GLUE
GLUE

Cod. Versione Version Conf.Unit Notes
117106 M Ø 25 - F Ø 20 mm 10/30 Cod. V Conf. Notes
Conf.UnitUnit
Versione Versionersione Version
117116 M Ø 32 - F Ø 25 mm 10/30 117108 250 g 1/12
73
