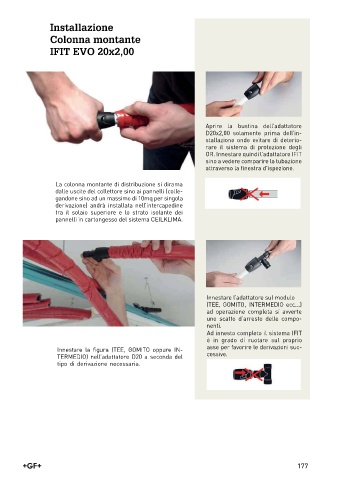

Installazione
Colonna montante
IFIT EVO 20x2,00
Aprire la bustina dell’adattatore
D20x2,00 solamente prima dell’in-
stallazione onde evitare di deterio-
rare il sistema di protezione degli 3
OR. Innestare quindi l’adattatore IFIT
sino a vedere comparire la tubazione
attraverso la finestra d’ispezione.
La colonna montante di distribuzione si dirama
dalle uscite del collettore sino ai pannelli (colle-
gandone sino ad un massimo di 10mq per singola
derivazione) andrà installata nell’intercapedine
tra il solaio superiore e lo strato isolante dei
pannelli in cartongesso del sistema CEILKLIMA.
Innestare l’adattatore sul modulo
(TEE, GOMITO, INTERMEDIO ecc...)
ad operazione completa si avverte
uno scatto d’arresto delle compo-
nenti.
Ad innesto completo il sistema IFIT
è in grado di ruotare sul proprio
asse per favorire le derivazioni suc-
Innestare la figura (TEE, GOMITO oppure IN-
TERMEDIO) nell’adattatore D20 a seconda del cessive.
tipo di derivazione necessaria.
