Page 60 - GEORGFISCHER - IKLIMA
P. 60

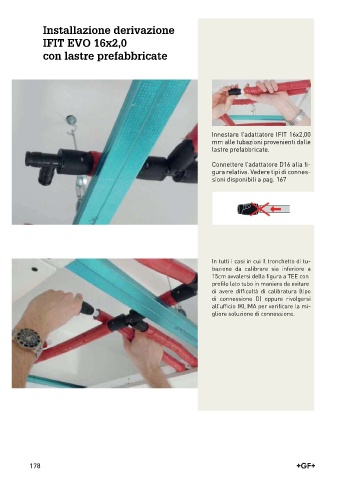

Installazione derivazione
IFIT EVO 16x2,0
con lastre prefabbricate
Innestare l’adattatore IFIT 16x2,00
mm alle tubazioni provenienti dalle
lastre prefabbricate.
Connettere l’adattatore D16 alla fi-
gura relativa. Vedere tipi di connes-
sioni disponibili a pag. 167
In tutti i casi in cui il tronchetto di tu-
bazione da calibrare sia inferiore a
15cm avvalersi della figura a TEE con
profilo lato tubo in maniera da evitare
di avere difficoltà di calibratura (tipo
di connessione D) oppure rivolgersi
all’ufficio IKLIMA per verificare la mi-
gliore soluzione di connessione.
178
