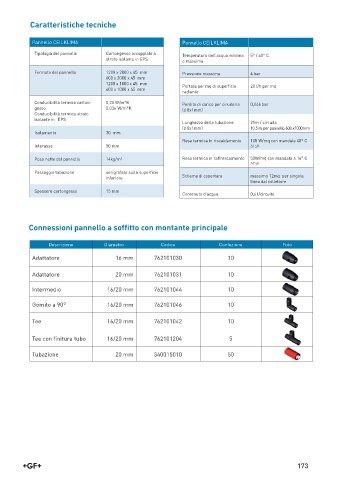

Caratteristiche tecniche


            Pannello CEILKLIMA                                   Pannello CEILKLIMA
             Tipologia del pannello   Cartongesso accoppiato a   Temperatura dell’acqua minima   5° / 60° C
                                      strato isolante in EPS
                                                                 e massima
             Formato del pannello     1200 x 2000 x 45  mm       Pressione massima       4 bar
                                      600 x 2000 x 45  mm
                                      1200 x 1000 x 45  mm       Portata per mq di superficie   20 l/h per mq
                                      600 x 1000 x 45  mm
                                                                 radiante
             Conducibilità termica carton-  0,25 W/m°K           Perdita di carico per ciruiteria  0,046 bar
             gesso                    0,036 W/m°K                (d 8x1mm)
             Conducibilità termica strato
             isolante in   EPS
                                                                 Lunghezza della tubazione  21m / circuito
                                                                 (d 8x1mm)               10.5 m per pannello 600 x1000mm
             Isolamento               30  mm
                                                                 Resa termica in riscaldamento  105 W/mq con mandata 48° C
             Interasse                50 mm                                              ΔT5K
                                                                                                                 3
             Peso netto del pannello  14kg/m 2                   Resa termica in raffrescalmento  50W/mq con mandata a 16° C
                                                                                         ΔT3K
             Passaggio tubazione      serigrafato sulla superficie
                                      inferiore                  Schema di copertura     massimo 12mq  per singola
                                                                                         linea dal collettore
             Spessore cartongesso     15 mm
                                                                 Contenuto d’acqua       0,6 l/circuito





           Connessioni pannello a soffitto con montante principale


                  Descrizione         Diametro           Codice               Confezione            Foto

            Adattatore                   16 mm         762101030                 10


            Adattatore                   20 mm         762101031                 10

            Intermedio                 16/20 mm        762101044                 10

            Gomito a 90°               16/20 mm        762101046                 10


            Tee                        16/20 mm        762101042                 10


            Tee con finitura tubo       16/20 mm        762101204                 5

            Tubazione                    20 mm         340015010                 50






















                                                                                                         173
