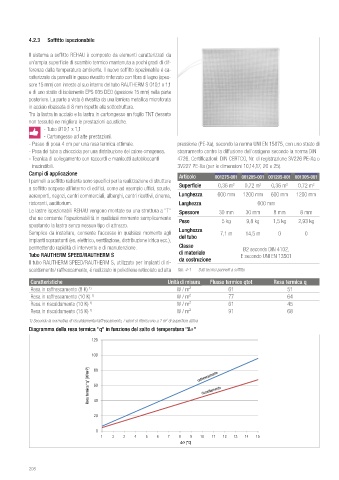

4.2.3 Soffitto ispezionabile

Il sistema a soffitto REHAU è composto da elementi caratterizzati da
un’ampia superficie di scambio termico mantenuta a pochi gradi di dif-
ferenza dalla temperatura ambiente. Il nuovo soffitto ispezionabile é ca-
ratterizzato da pannelli in gesso rivestito rinforzato con fibra di legno (spes-
sore 15 mm) con innesto al suo interno del tubo RAUTHERM S O10,1 x 1,1
e di uno strato di isolamento EPS 035 DEO (spessore 15 mm) nella parte
posteriore. La parte a vista è rivestita da una lamiera metallica microforata
in acciaio ribassata di 8 mm rispetto alla sottostruttura.
Tra la lastra in acciaio e la lastra in cartongesso un foglio TNT (tessuto
non tessuto) ne migliora le prestazioni acustiche.
- Tubo Ø10,1 x 1,1
Z - Cartongesso ad alte prestazioni.
- Passo di posa 4 cm per una resa termica ottimale. pressione (PE-Xa), secondo la norma UNI EN 15875, con uno strato di
- Posa del tubo a chiocciola per una distribuzione del calore omogenea. sbarramento contro la diffusione dell’ossigeno secondo la norma DIN
- Tecnica di collegamento con raccordi e manicotti autobloccanti 4726. Certificazioni: DIN CERTCO, Nr. di registrazione 3V226 PE-Xa o
inscindibili. 3V227 PE-Xa (per le dimensioni 10,14,17, 20 e 25).
Campi di applicazione
Articolo 001275-001 001285-001 001295-001 001305-001
I pannelli a soffitto radiante sono specifici per la realizzazione di strutture
Superficie 0,36 m 2 0,72 m 2 0,36 m 2 0,72 m 2
a soffitto sospese all’interno di edifici, come ad esempio uffici, scuole,
aereoporti, negozi, centri commerciali, alberghi, centri ricettivi, cinema, Lunghezza 600 mm 1200 mm 600 mm 1200 mm
ristoranti, auditorium. Larghezza 600 mm
Le lastre ispezionabili REHAU vengono montate su una struttura a “T” Spessore 30 mm 30 mm 8 mm 8 mm
che ne consente l’ispezionabilità in qualsiasi momento semplicemente
Peso 5 kg 9,8 kg 1,5 kg 2,93 kg
spostando la lastra senza nessun tipo di attrezzo.
Lunghezza
Semplice da installare, consente l’accesso in qualsiasi momento agli 7,1 m 14,5 m 0 0
del tubo
impianti soprastanti (es. elettrico, ventilazione, distribuzione idrica ecc.),
permettendo rapidità di intervento e di manutenzione. Classe B2 secondo DIN 4102,
di materiale
Tubo RAUTHERM SPEED/RAUTHERM S E secondo UNI EN 13501
da costruzione
Il tubo RAUTHERM SPEED/RAUTHERM S, utilizzato per impianti di ri-
scaldamento/ raffrescamento, é realizzato in polietilene reticolato ad alta Tab. 4-1 Dati tecnici pannelli a soffitto
Caratteristiche Unità di misura Flusso termico qtot Resa termica q
Resa in raffrescamento (8 K) 1) W / m² 61 51
Resa in raffrescamento (10 K) 1) W / m² 77 64
Resa in riscaldamento (10 K) 1) W / m² 61 45
Resa in riscaldamento (15 K) 1) W / m² 91 68
1) Secondo la normativa di riscaldamento/raffrescamento, i valori si riferiscono a 1 m di superficie attiva
2
Diagramma della resa termica "q" in funzione del salto di temperatura "Δb"
120

100

Resa termica “q” [W/m p P] 60 raffrescamento
80

riscaldamento

40

20

0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Ğ [°C]
