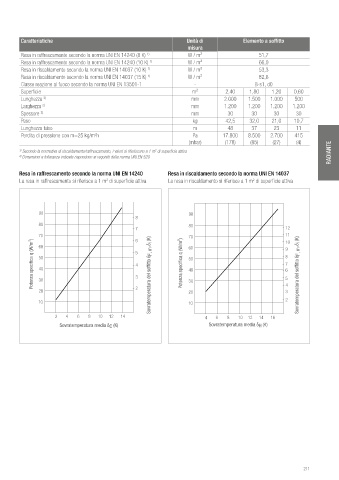

Page 210 - REHAU - LISTINO 2020

Caratteristiche Unità di Elemento a soffitto
misura
Resa in raffrescamento secondo la norma UNI EN 14240 (8 K) 1) W / m² 51,7
Resa in raffrescamento secondo la norma UNI EN 14240 (10 K) 1) W / m² 66,0
Resa in riscaldamento secondo la norma UNI EN 14037 (10 K) 1) W / m² 53,3
Resa in riscaldamento secondo la norma UNI EN 14037 (15 K) 1) W / m² 82,6
Classe reazione al fuoco secondo la norma UNI EN 13501-1 - B-s1, d0
Superficie m² 2,40 1,80 1,20 0,60
Lunghezza 2) mm 2.000 1.500 1.000 500
Larghezza 2) mm 1.200 1.200 1.200 1.200
Spessore 2) mm 30 30 30 30
Peso kg 42,5 32,0 21,0 10,7
Lunghezza tubo m 48 37 23 11
2
Perdita di pressione con m=25 kg/m h Pa 17.800 8.500 2.700 415
(mbar) (178) (85) (27) (4)
RADIANTE
1) Secondo la normativa di riscaldamento/raffrescamento, i valori si riferiscono a 1 m di superficie attiva
2
2) Dimensioni e tolleranze indicate rispondono ai requisiti della norma UNI EN 520

Resa in raffrescamento secondo la norma UNI EN 14240 Resa in riscaldamento secondo la norma UNI EN 14037
2
2
La resa in raffrescamento si riferisce a 1 m di superficie attiva La resa in riscaldamento si riferisce a 1 m di superficie attiva

90 90
8
80 80
7 12
70 6 70 11
Potenza specifica q (W/m 2 ) 50 5 Sovratemperatura del soffitto δ F, m- δ i (K) Potenza specifica q (W/m 2 ) 50 8 Sovratemperatura del soffitto δ F, m- δ i (K)
10
60
60
9
7
4
40
40
6
3
30
4
20 2 30 5
3
20
10 10 2
2 4 6 8 10 12 14 4 6 8 10 12 14 16
Sovratemperatura media δ C (K) Sovratemperatura media δ H (K)
