5.2 Unità per la deumidificazione

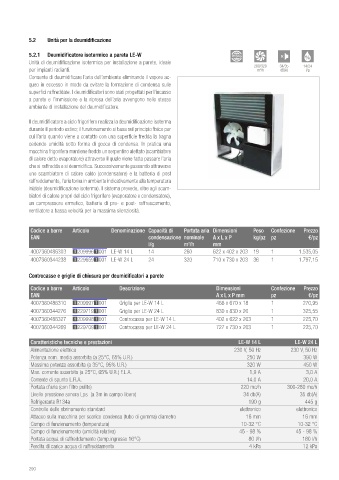

5.2.1 Deumidificatore isotermico a parete LE-W R134a %
Unità di deumidificazione isotermica per installazione a parete, ideale
per impianti radianti. 260/320 34/35 14/24
m /h
3
l/g
dB(A)
Consente di deumidificare l’aria dell’ambiente eliminando il vapore ac-
queo in eccesso in modo da evitare la formazione di condensa sulle
superfici raffreddate. I deumidificatori sono stati progettati per l’incasso
a parete e l’immissione e la ripresa dell’aria avvengono nello stesso
ambiente di installazione del deumidificatore.

Il deumidificatore a ciclo frigorifero realizza la deumidificazione isoterma
durante il periodo estivo; il funzionamento si basa sul principio fisico per
cui l’aria quando viene a contatto con una superficie fredda la bagna
cedendo umidità sotto forma di gocce di condensa. In pratica una
macchina frigorifera mantiene freddo un serpentino alettato (scambiatore
di calore detto evaporatore) attraverso il quale viene fatta passare l’aria
che si raffredda e si deumidifica. Successivamente passando attraverso
uno scambiatore di calore caldo (condensatore) e la batteria di post
raffreddamento, l’aria torna in ambiente indicativamente alla temperatura
iniziale (deumidificazione isoterma). Il sistema prevede, oltre agli scam-
biatori di calore propri del ciclo frigorifero (evaporatore e condensatore),
un compressore ermetico, batterie di pre- e post- raffrescamento,
ventilatore a bassa velocità per la massima silenziosità.

Codice a barre Articolo Denominazione Capacità di Portata aria Dimensioni Peso Confezione Prezzo
EAN condensazione nominale A x L x P kg/pz pz €/pz
l/g m /h mm
3
4007360486303 12099961001 LE-W 14 L 14 260 622 x 402 x 203 19 1 1.535,05
4007360344238 12296591001 LE-W 24 L 24 320 710 x 730 x 203 36 1 1.797,15

Controcasse e griglie di chiusura per deumidificatori a parete
Codice a barre Articolo Descrizione Dimensioni Confezione Prezzo
EAN A x L x P mm pz €/pz
4007360486310 12099971001 Griglia per LE-W 14 L 466 x 670 x 18 1 270,95
4007360344276 12297191001 Griglia per LE-W 24 L 830 x 830 x 20 1 325,55
4007360486327 12099981001 Controcassa per LE-W 14 L 402 x 622 x 203 1 225,70
4007360344269 12297091001 Controcassa per LE-W 24 L 727 x 730 x 203 1 225,70

Caratteristiche tecniche e prestazioni LE-W 14 L LE-W 24 L
Alimentazione elettrica 230 V, 50 Hz 230 V, 50 Hz
Potenza nom. media assorbita (a 25°C, 65% U.R.) 250 W 390 W
Massima potenza assorbita (a 35°C, 95% U.R.) 320 W 450 W
Max. corrente assorbita (a 25°C, 65% U.R.) F.L.A. 1,9 A 3,0 A
Corrente di spunto L.R.A. 14.0 A 20,0 A
Portata d’aria (con filtro pulito) 220 mc/h 300-280 mc/h
Livello pressione sonora Lps (a 3m in campo libero) 34 db(A) 35 db(A)
Refrigerante R134a 190 g 445 g
Controllo dello sbrinamento standard elettronico elettronico
Attacco sulla macchina per scarico condensa (tubo di gomma) diametro 16 mm 16 mm
Campo di funzionamento (temperatura) 10-32 °C 10-32 °C
Campo di funzionamento (umidità relativa) 45 - 98 % 45 - 98 %
Portata acqua di raffreddamento (temp.ingresso 16°C) 80 l/h 180 l/h
Perdita di carico acqua di raffreddamento 4 kPa 12 kPa
