Page 290 - REHAU - LISTINO 2020

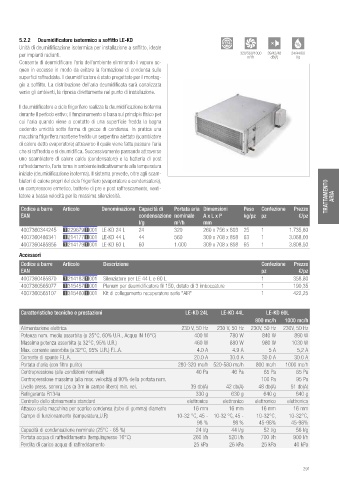

5.2.2 Deumidificatore isotermico a soffitto LE-KD R134a
Unità di deumidificazione isotermica per installazione a soffitto, ideale %
per impianti radianti. 320/560/1000 39/42/48 24/44/60
dB(A)
m /h
3
l/g
Consente di deumidificare l’aria dell’ambiente eliminando il vapore ac-
queo in eccesso in modo da evitare la formazione di condensa sulle
superfici raffreddate. Il deumidificatore é stato progettato per il montag-
gio a soffitto. La distribuzione dell’aria deumidificata sarà canalizzata
verso gli ambienti, la ripresa direttamente nel punto di installazione.

Il deumidificatore a ciclo frigorifero realizza la deumidificazione isoterma
durante il periodo estivo; il funzionamento si basa sul principio fisico per
cui l’aria quando viene a contatto di una superficie fredda la bagna
cedendo umidità sotto forma di gocce di condensa. In pratica una
macchina frigorifera mantiene freddo un serpentino alettato (scambiatore
di calore detto evaporatore) attraverso il quale viene fatta passare l’aria
che si raffredda e si deumidifica. Successivamente passando attraverso
uno scambiatore di calore caldo (condensatore) e la batteria di post
raffreddamento, l’aria torna in ambiente indicativamente alla temperatura
iniziale (deumidificazione isoterma). Il sistema prevede, oltre agli scam-
biatori di calore propri del ciclo frigorifero (evaporatore e condensatore),
un compressore ermetico, batterie di pre e post raffrescamento, venti-
latore a bassa velocità per la massima silenziosità. TRATTAMENTO ARIA

Codice a barre Articolo Denominazione Capacità di Portata aria Dimensioni Peso Confezione Prezzo
EAN condensazione nominale A x L x P kg/pz pz €/pz
l/g m /h mm
3
4007360344245 12296791001 LE-KD 24 L 24 320 260 x 756 x 803 25 1 1.735,80
4007360486341 12141771001 LE-KD 44 L 44 560 309 x 708 x 858 63 1 3.068,00
4007360485856 12141791001 LE-KD 60 L 60 1.000 309 x 708 x 858 65 1 3.808,50
Accessori
Codice a barre Articolo Descrizione Confezione Prezzo
EAN pz €/pz
4007360485870 12141821001 Silenziatore per LE 44 L e 60 L 1 358,80
4007360565077 13154571001 Plenum per deumidificatore fil 150, dotato di 3 imboccature 1 190,35
4007360565107 13154601001 Kit di collegamento recuperatore serie "AIR" 1 422,25

Caratteristiche tecniche e prestazioni LE-KD 24L LE-KD 44L LE-KD 60L
800 mc/h 1000 mc/h
Alimentazione elettrica 230 V, 50 Hz 230 V, 50 Hz 230V, 50 Hz 230V, 50 Hz
Potenza nom. media assorbita (a 25°C, 60% U.R., Acqua IN 16°C) 400 W 780 W 840 W 890 W
Massima potenza assorbita (a 32°C, 95% U.R.) 460 W 880 W 980 W 1030 W
Max. corrente assorbita (a 32°C, 95% U.R.) F.L.A. 4.0 A 4.9 A 5 A 5,2 A
Corrente di spunto F.L.A. 20.0 A 30.0 A 30.0 A 30.0 A
Portata d’aria (con filtro pulito) 280-320 mc/h 520-580 mc/h 800 mc/h 1000 mc/h
Contropressione (alle condizioni nominali) 40 Pa 46 Pa 65 Pa 65 Pa
Contropressione massima (alla max. velocità) al 90% della portata nom. 100 Pa 95 Pa
Livello press. sonora Lps (a 3m in campo libero) min. vel. 39 db(A) 42 db(A) 48 db(A) 51 db(A)
Refrigerante R134a 330 g 630 g 640 g 640 g
Controllo dello sbrinamento standard elettronico elettronico elettronico elettronico
Attacco sulla macchina per scarico condensa (tubo di gomma) diametro 16 mm 16 mm 16 mm 16 mm
Campo di funzionamento (temperatura,U.R) 10-32 °C, 45 - 10-32 °C, 45 - 10-32°C, 10-32°C,
98 % 98 % 45-98% 45-98%
Capacità di condensazione nominale (25°C - 65 %) 24 l/g 44 l/g 52 l/g 56 l/g
Portata acqua di raffreddamento (temp.ingresso 16°C) 260 l/h 520 l/h 700 l/h 900 l/h
Perdita di carico acqua di raffreddamento 25 kPa 26 kPa 25 kPa 40 kPa

291
