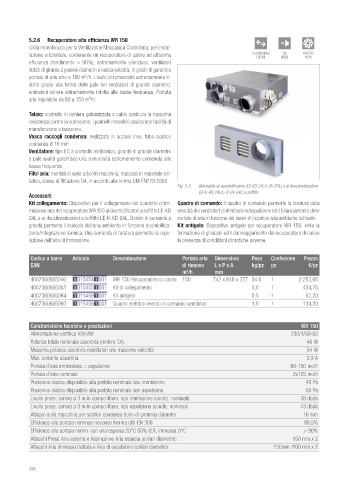

Page 295 - REHAU - LISTINO 2020

5.2.6 Recuperatore alta efficienza WR 150
Unità monoblocco per la Ventilazione Meccanica Controllata, per instal-
39
lazione orizzontale, contenente un recuperatore di calore ad altissima Combinabile dB(A) 80/150
3
m /h
DEUM
efficienza (rendimento > 90%), estremamente silenzioso, ventilatori
dotati di girante a grande diametro e bassa velocità, in grado di garantire
portate di aria sino a 150 m /h. Livello di rumorosità estremamente ri-
3
dotto grazie alla forma delle pale dei ventilatori di grande diametro,
emissioni sonore estremamente ridotte alle basse frequenze. Portata
aria regolabile da 80 a 150 m³/h.
Telaio: costruito in lamiera galvanizzata a caldo assicura la massima
resistenza contro la corrosione; i pannelli rimovibili assicurano facilità di
manutenzione e ispezione.
Vasca raccogli condensa: realizzata in acciaio inox, tubo scarico
condensa Ø 16 mm.
Ventilatore: tipo EC a controllo elettronico, girante di grande diametro
e pale avanti garantisce una rumorosità estremamente contenuta alle
basse frequenze.
Filtri aria: montati di serie a bordo macchina, realizzati in materiale sin-
tetico, classe di filtrazione G4, in accordo alla norma UNI EN779 2002.
Fig. 5-3 Abbinabile al deumidificatore (LE KD 24L/L-OV-24L) o al deuclimatizzatore
(LE-K-KD 24L/L- K-OV-24L) a soffitto
Accessori:
Kit collegamento: Dispositivo per il collegamento del condotto di im- Quadro di comando: Il quadro di comando permette la taratura della
missione aria del recuperatore WR 150 ai deumidificatori a soffitto LE-KD velocità dei ventilatori di immissione/espulsione ed il bilanciamento delle
24L e ai deuclimatizzatori a soffitto LE-K-KD-24L. Dotato di serrande a portate di aria in funzione del tasso di ricambio aria ambiente richiesto.
gravità permette il ricircolo dell’aria ambiente in funzione deumidifica- Kit antigelo: Dispositivo antigelo per recuperatore WR 150, evita la
zione/integrazione termica. Una serranda di taratura permette la rego- formazione di ghiaccio ed il danneggiamento del recuperatore di calore
lazione dell’aria di immissione. in presenza di condizioni climatiche avverse.

Codice a barre Articolo Denominazione Portata aria Dimensioni Peso Confezione Prezzo
EAN di rinnovo L x P x A kg/pz pz €/pz
m /h mm
3
4007360565046 13154541001 WR 150 Recuperatore di calore 150 742 x 646 x 277 34,0 1 2.252,65
4007360565053 13154551001 Kit di collegamento 3,0 1 434,75
4007360565084 13154581001 Kit antigelo 0,5 1 57,20
4007360565060 13154561001 Quadro elettrico remoto di comando ventilatori 1,0 1 134,20

Caratteristiche tecniche e prestazioni WR 150
Alimentazione elettrica V/ph/Hz 230/1/50-60
Potenza totale nominale assorbita (motore CA) 46 W
Massima potenza assorbita (ventilatori alle massime velocità) 54 W
Max. corrente assorbita 0,3 A
Portata d’aria immissione = espulsione 80-150 mc/h
Portata d’aria nominale 2x125 mc/h
Pressione statica disponibile alla portata nominale lato immissione 40 Pa
Pressione statica disponibile alla portata nominale lato espulsione 60 Pa
Livello press. sonora a 3 m in campo libero, lato immissione (condiz. nominali) 39 db(A)
Livello press. sonora a 3 m in campo libero, lato espulsione (condiz. nominali) 43 db(A)
Attacco sulla macchina per scarico condensa (tubo di gomma) diametro 16 mm
Efficienza alla portata nominale secondo Norma UNI-EN 308 88,5%
Efficienza alla portata nomin. con aria espulsa 20°C 50% U.R, immessa 0°C > 90%
Attacchi Presa Aria esterna e Aspirazione Aria esausta (collari diametro): 150 mm x 2
Attacchi Aria immessa trattata e Aria di espulsione (collari diametro): 150mm /100 mm x 2

296
