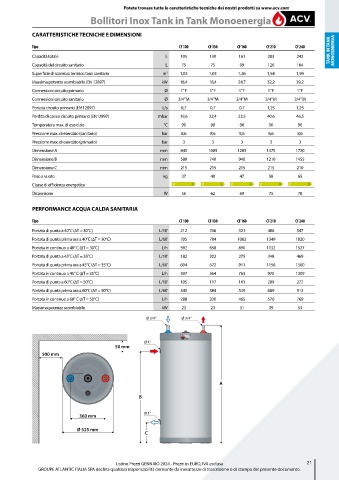

Page 23 - ACV - LISTINO ACS 2024

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Monoenergia

CARATTERISTICHE TECNICHE E DIMENSIONI
TANK IN TANK MONOENERGIA
Tipo CF 100 CF 130 CF 160 CF 210 CF 240
Capacità totale L 105 130 161 203 242
Capacità del circuito sanitario L 75 75 99 126 164
Superficie di scambio termico tank sanitario m 2 1,03 1,03 1,26 1,54 1,94
Massima potenza scambiabile (EN 12897) kW 18,4 18,4 24,7 32,2 39,2
Connessioni circuito primario Ø 1” F 1” F 1” F 1” F 1” F
Connessioni circuito sanitario Ø 3/4” M 3/4” M 3/4” M 3/4” M 3/4” M
Portata circuito primario (EN 12897) L/s 0,7 0,7 0,7 1,25 1,25
Perdita di carico circuito primario (EN12897) mbar 19,6 22,4 23,5 40,6 46,5
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 3 3 3 3 3
Dimensione A mm 845 1005 1205 1475 1720
Dimensione B mm 580 740 940 1210 1455
Dimensione C mm 215 215 215 215 210
Peso a vuoto kg 37 40 47 58 65
Classe di efficienza energetica C C C C C
Dispersione W 56 62 69 75 78

PERFORMANCE ACQUA CALDA SANITARIA

Tipo CF 100 CF 130 CF 160 CF 210 CF 240
Portata di punta a 40°C (∆T = 30°C) L/10’ 212 236 321 406 547
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 705 784 1063 1349 1820
Portata in continuo a 40° C (∆T = 30°C) L/h 592 658 890 1132 1527
Portata di punta a 45°C (∆T = 35°C) L/10’ 182 202 275 348 469
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 604 672 911 1156 1560
Portata in continuo a 45° C (∆T = 35°C) L/h 507 564 763 970 1309
Portata di punta a 60°C (∆T = 50°C) L/10’ 105 117 161 209 272
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 345 384 549 689 913
Portata in continuo a 60° C (∆T = 50°C) L/h 288 320 465 576 769
Massima potenza scambiabile kW 23 23 31 39 53
Ø 3/4" Ø 3/4"

Ø 1"
50 mm
500 mm

A

B

360 mm Ø 1"

Ø 525 mm
C

Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 21
