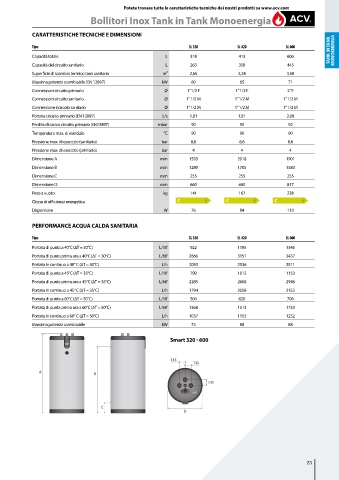

Bollitori Inox Tank in Tank Monoenergia

CARATTERISTICHE TECNICHE E DIMENSIONI
TANK IN TANK MONOENERGIA
Tipo SL 320 SL 420 SL 600
Capacità totale L 318 413 606
Capacità del circuito sanitario L 263 358 445
Superficie di scambio termico tank sanitario m² 2,65 3,24 3,58
Massima potenza scambiabile (EN 12897) kW 60 65 71
Connessioni circuito primario Ø 1” 1/2 F 1” 1/2 F 2” F
Connessioni circuito sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Connessione ricircolo sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Portata circuito primario (EN 12897) L/s 1,81 1,81 2,08
Perdita di carico circuito primario (EN12897) mbar 90 95 92
Temperatura max. di esercizio °C 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 4 4 4
Dimensione A mm 1593 2018 1901
Dimensione B mm 1280 1705 1583
Dimensione C mm 255 255 255
Dimensione D mm 660 660 817
Peso a vuoto kg 141 167 238
Classe di efficienza energetica C C C
Dispersione W 76 84 110

PERFORMANCE ACQUA CALDA SANITARIA

Tipo SL 320 SL 420 SL 600
Portata di punta a 40°C (∆T = 30°C) L/10’ 922 1195 1345
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 2666 3151 3437
Portata in continuo a 40° C (∆T = 30°C) L/h 2093 2536 2511
Portata di punta a 45°C (∆T = 35°C) L/10’ 790 1012 1153
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 2285 2608 2946
Portata in continuo a 45° C (∆T = 35°C) L/h 1794 2058 2152
Portata di punta a 60°C (∆T = 50°C) L/10’ 504 620 706
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 1368 1513 1733
Portata in continuo a 60° C (∆T = 50°C) L/h 1037 1153 1232
Massima potenza scambiabile kW 73 88 88

Smart 320 - 600
