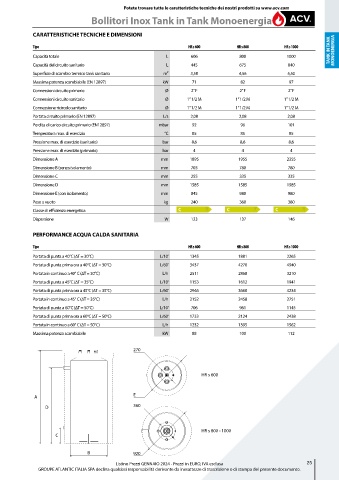

Page 27 - ACV - LISTINO ACS 2024
P. 27
Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Monoenergia
CARATTERISTICHE TECNICHE E DIMENSIONI
TANK IN TANK MONOENERGIA
Tipo HR s 600 HR s 800 HR s 1000
Capacità totale L 606 800 1000
Capacità del circuito sanitario L 445 675 840
Superficie di scambio termico tank sanitario m² 3,58 4,56 5,50
Massima potenza scambiabile (EN 12897) kW 71 82 97
Connessioni circuito primario Ø 2” F 2” F 2” F
Connessioni circuito sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Connessione ricircolo sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Portata circuito primario (EN 12897) L/s 2,08 2,08 2,08
Perdita di carico circuito primario (EN12897) mbar 92 96 101
Temperatura max. di esercizio °C 85 85 85
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 4 4 4
Dimensione A mm 1895 1955 2355
Dimensione B (senza isolamento) mm 703 780 780
Dimensione C mm 255 335 335
Dimensione D mm 1585 1585 1985
Dimensione E (con isolamento) mm 845 980 980
Peso a vuoto kg 240 360 380
Classe di efficienza energetica C C C
Dispersione W 123 137 146
PERFORMANCE ACQUA CALDA SANITARIA
Tipo HR s 600 HR s 800 HR s 1000
Portata di punta a 40°C (∆T = 30°C) L/10’ 1345 1881 2265
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 3437 4270 4940
Portata in continuo a 40° C (∆T = 30°C) L/h 2511 2868 3210
Portata di punta a 45°C (∆T = 35°C) L/10’ 1153 1612 1941
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 2946 3660 4234
Portata in continuo a 45° C (∆T = 35°C) L/h 2152 2458 2751
Portata di punta a 60°C (∆T = 50°C) L/10’ 706 961 1145
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 1733 2124 2438
Portata in continuo a 60° C (∆T = 50°C) L/h 1232 1395 1562
Massima potenza scambiabile kW 88 100 112
270 270
HR s 320 - 600
HR s 320 - 600
A A E E
D D 360 360
HR s 800 - 1000
HR s 800 - 1000
C C
B B 920 920
Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 25
