Page 537 - AERMEC - CATALOGO PRODOTTI 2024
P. 537

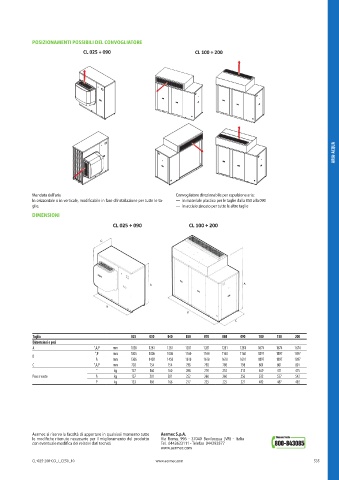

POSIZIONAMENTI POSSIBILI DEL CONVOGLIATORE
CL 025 ÷ 090 CL 100 ÷ 200
ARIA-ACQUA ARIA-ACQUA
Mandata dell'aria Convogliatore direzionabile per espulsione aria:
In orizzontale o in verticale, modificabile in fase d'installazione per tutte le ta- — in materiale plastico per le taglie dalla 050 alla 090
glie. — in acciaio zincato per tutte le altre taglie
DIMENSIONI
CL 025 ÷ 090 CL 100 ÷ 200
C
A
A
B
B
C
Taglia 025 030 040 050 070 080 090 100 150 200
Dimensioni e pesi
A °,A,P mm 1028 1281 1281 1281 1281 1281 1281 1674 1674 1674
°,P mm 1005 1006 1006 1160 1160 1160 1160 1897 1897 1897
B
A mm 1366 1458 1458 1610 1610 1610 1610 1897 1897 1897
C °,A,P mm 702 754 754 798 798 798 798 801 801 801
° kg 127 160 160 208 210 210 212 469 471 475
Peso a vuoto A kg 157 201 201 252 260 260 256 532 537 542
P kg 133 166 166 217 225 225 221 482 487 492
Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com
CL-025-200-CO_I_CE50_10 www.aermec.com 535
