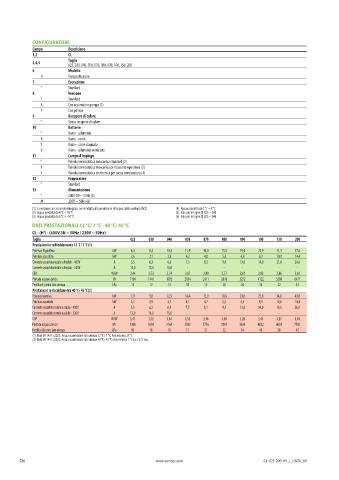

Page 540 - AERMEC - CATALOGO PRODOTTI 2024

CONFIGURATORE
Campo Descrizione
1,2 CL
3,4,5 Taglia
025, 030, 040, 050, 070, 080, 090, 100, 150, 200
6 Modello
H Pompa di calore
7 Esecuzione
° Standard
8 Versione
° Standard
A Con accumulo e pompa (1)
P Con pompa
9 Recupero di calore
° Senza recupero di calore
10 Batterie
° Rame - alluminio
R Rame - rame
S Rame - rame stagnato
V Rame - alluminio verniciato
11 Campo d’impiego ARIA-ACQUA
° Valvola termostatica meccanica standard (2)
Y Valvola termostatica meccanica per bassa temperatura (3)
Z Valvola termostatica elettronica per bassa temperatura (4)
12 Evaporatore
° Standard
13 Alimentazione
° 400V 3N ~ 50Hz (5)
M 230V ~ 50Hz (6)
(1) La versione con accumulo integrato, non è adatta alla produzione di acqua calda sanitaria (ACS) (4) Acqua prodotta da 0 °C ÷ 4 °C
(2) Acqua prodotta da 4 °C ÷ 18 °C (5) Solo per le taglie CL 025 ÷ 200
(3) Acqua prodotta da 0 °C ÷ -10 °C (6) Solo per le taglie CL 025 ÷ 040
DATI PRESTAZIONALI 12 °C/ 7 °C - 40 °C/ 45 °C
CL - (H°) - (400V 3N ~ 50Hz / 230V ~ 50Hz)
Taglia 025 030 040 050 070 080 090 100 150 200
Prestazioni in raffreddamento 12 °C / 7 °C (1)
Potenza frigorifera kW 6,4 8,4 10,4 11,9 14,0 15,5 19,0 23,9 31,3 37,6
Potenza assorbita kW 2,6 3,1 3,8 4,2 4,8 5,6 6,8 8,2 10,9 14,4
Corrente assorbita totale a freddo - 400V A 5,5 6,3 6,6 7,5 8,3 9,6 13,0 14,0 21,0 26,0
Corrente assorbita totale a freddo - 230V A 13,0 15,0 16,0 - - - - - - -
EER W/W 2,44 2,73 2,74 2,87 2,90 2,77 2,81 2,93 2,86 2,61
Portata acqua utenza l/h 1104 1441 1785 2054 2411 2676 3272 4122 5388 6477
Perdita di carico lato utenza kPa 13 12 13 11 15 26 26 34 22 43
Prestazioni in riscaldamento 40 °C / 45 °C (2)
Potenza termica kW 7,9 9,8 12,5 14,4 15,9 18,6 21,0 27,8 34,8 43,8
Potenza assorbita kW 2,3 2,9 3,7 4,1 4,7 5,5 6,5 8,1 10,6 14,4
Corrente assorbita totale a caldo - 400V A 5,5 6,2 6,4 7,5 8,1 9,2 13,0 14,0 19,0 26,0
Corrente assorbita totale a caldo - 230V A 12,0 14,0 15,0 - - - - - - -
COP W/W 3,41 3,32 3,40 3,52 3,36 3,40 3,20 3,44 3,27 3,03
Portata acqua utenza l/h 1368 1693 2164 2502 2756 3214 3634 4822 6034 7581

Perdita di carico lato utenza kPa 19 16 18 17 21 32 34 49 30 42
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C
(2) Dati EN 14511:2022; Acqua scambiatore lato utenza 40 °C / 45 °C; Aria esterna 7 °C b.s. / 6 °C b.u.

538 www.aermec.com CL-025-200-HP_I_UN50_09
