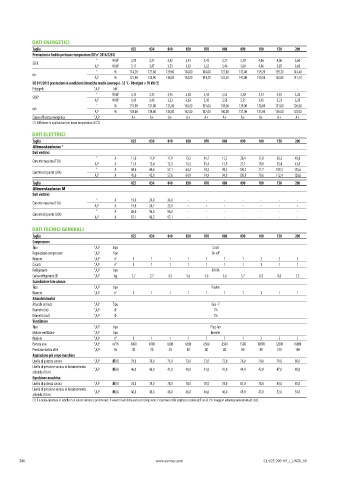

Page 542 - AERMEC - CATALOGO PRODOTTI 2024

DATI ENERGETICI
Taglia 025 030 040 050 070 080 090 100 150 200
Prestazioni a freddo per basse temperature (UE n° 2016/2281)
° W/W 2,93 3,27 3,32 3,45 3,43 3,27 3,39 4,06 4,06 3,66
SEER
A,P W/W 3,11 3,47 3,53 3,62 3,62 3,46 3,60 4,06 3,85 3,60
° % 114,20 127,60 129,60 134,80 134,00 127,80 132,40 159,20 159,20 143,40
ηsc
A,P % 121,40 135,90 138,00 142,00 141,70 135,30 141,00 159,50 150,80 141,10
UE 811/2013 prestazioni in condizioni climatiche medie (average) - 35 °C - Pdesignh ≤ 70 kW (1)
Pdesignh °,A,P kW - - - - - - - - - -
° W/W 3,35 3,35 3,45 3,58 3,45 3,53 3,30 3,53 3,35 3,23
SCOP
A,P W/W 3,43 3,43 3,53 3,63 3,50 3,58 3,35 3,45 3,23 3,20
° % 131,00 131,00 135,00 140,00 135,00 138,00 129,00 138,00 131,00 126,00
ηsh
A,P % 134,00 134,00 138,00 142,00 137,00 140,00 131,00 135,00 126,00 125,00
Classe efficienza energetica °,A,P A+ A+ A+ A+ A+ A+ A+ A+ A+ A+
(1) Efficienze in applicazioni per bassa temperatura (35°C)
DATI ELETTRICI
Taglia 025 030 040 050 070 080 090 100 150 200
Alimentazione: °
Dati elettrici ARIA-ACQUA
° A 11,0 11,9 11,9 13,5 14,7 15,2 20,4 27,0 30,3 40,8
Corrente massima (FLA)
A,P A 11,4 12,4 12,3 14,3 15,4 15,9 21,1 29,0 33,4 43,8
° A 44,6 44,6 57,1 64,2 74,2 94,2 105,2 77,7 109,3 125,6
Corrente di spunto (LRA)
A,P A 45,0 45,0 57,6 64,9 74,9 94,9 105,9 79,6 112,4 128,6
Taglia 025 030 040 050 070 080 090 100 150 200
Alimentazione: M
Dati elettrici

° A 19,0 24,0 24,0 - - - - - - -
Corrente massima (FLA)
A,P A 19,8 24,7 25,0 - - - - - - -
° A 86,0 96,0 96,0 - - - - - - -
Corrente di spunto (LRA)
A,P A 87,1 96,5 97,1 - - - - - - -
DATI TECNICI GENERALI
Taglia 025 030 040 050 070 080 090 100 150 200
Compressore
Tipo °,A,P tipo Scroll
Regolazione compressore °,A,P Tipo On-off
Numero °,A,P n° 1 1 1 1 1 1 1 2 2 2
Circuiti °,A,P n° 1 1 1 1 1 1 1 1 1 1
Refrigerante °,A,P tipo R410A
Carica refrigerante (1) °,A,P kg 2,7 2,7 4,3 5,6 5,6 5,6 5,7 8,3 8,0 7,5
Scambiatore lato utenza

Tipo °,A,P tipo Piastre
Numero °,A,P n° 1 1 1 1 1 1 1 1 1 1
Attacchi idraulici
Attacchi (in/out) °,A,P Tipo Gas - F
Diametro (in) °,A,P Ø 1¼
Diametro (out) °,A,P Ø 1¼
Ventilatore
Tipo °,A,P tipo Plug-fan
Motore ventilatore °,A,P tipo Inverter
Numero °,A,P n° 1 1 1 1 1 1 1 2 2 2
Portata aria °,A,P m³/h 4000 4000 6500 6500 6500 6500 7500 10000 12000 16000
Pressione statica utile °,A,P Pa 50 50 50 80 80 80 80 80 100 100
Aspirazione più corpo macchina
Livello di potenza sonora °,A,P dB(A) 78,0 78,0 73,0 73,0 73,0 73,0 76,0 74,0 79,0 80,0
Livello di pressione sonora in funzionamento °,A,P dB(A) 46,0 46,0 41,0 41,0 41,0 41,0 44,0 42,0 47,0 48,0
a freddo (10 m)
Espulsione macchina
Livello di potenza sonora °,A,P dB(A) 78,0 78,0 78,0 78,0 78,0 78,0 81,0 78,0 83,0 85,0
Livello di pressione sonora in funzionamento
a freddo (10 m) °,A,P dB(A) 46,0 46,0 46,0 46,0 46,0 46,0 49,0 47,0 52,0 54,0
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.

540 www.aermec.com CL-025-200-HP_I_UN50_09
