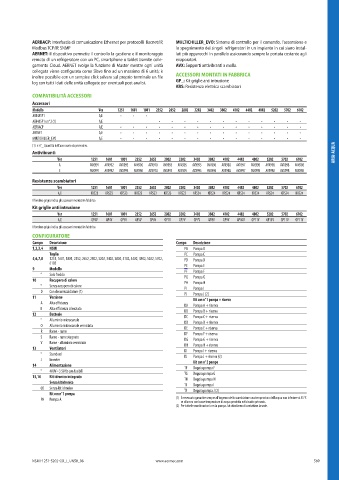

AERBACP: Interfaccia di comunicazione Ethernet per protocolli Bacnet/IP, MULTICHILLER_EVO: Sistema di controllo per il comando, l’accensione e
Modbus TCP/IP, SNMP lo spegnimento dei singoli refrigeratori in un impianto in cui siano instal-
AERNET: il dispositivo permette il controllo la gestione e il monitoraggio lati più apparecchi in parallelo assicurando sempre la portata costante agli
remoto di un refrigeratore con un PC, smartphone o tablet tramite colle- evaporatori.
gamento Cloud. AERNET svolge la funzione di Master mentre ogni unità AVX: Supporti antivibranti a molla.

collegata viene configurata come Slave fino ad un massimo di 6 unità; è
inoltre possibile con un sempice click salvare sul proprio terminale un file ACCESSORI MONTATI IN FABBRICA
log con tutti i dati delle unità collegate per eventuali post analisi. GP_: Kit griglie anti intrusione
KRS: Resistenza elettrica scambiatori
COMPATIBILITÀ ACCESSORI
Accessori
Modello Ver 1251 1601 1801 2352 2652 2802 3202 3402 3802 4102 4402 4802 5202 5702 6102
AER485P1 A,E • • •
AER485P1 x n° 2 (1) A,E • • • • • • • • • • • •
AERBACP A,E • • • • • • • • • • • • • • •
AERNET A,E • • • • • • • • • • • • • • •
MULTICHILLER_EVO A,E • • • • • • • • • • • • • • •
ARIA-ACQUA (1) x n°_ Quantità dell'accessorio da prevedere. ARIA-ACQUA
Antivibranti
3202
3402
4102
3802
1601
1251
Ver
1801
2802
2652
2352
5202
4402
5702
6102
4802
A AVX991 AVX992 AVX993 AVX996 AVX970 AVX995 AVX995 AVX995 AVX996 AVX988 AVX997 AVX998 AVX998 AVX998 AVX998
E AVX991 AVX992 AVX994 AVX996 AVX970 AVX995 AVX995 AVX995 AVX996 AVX988 AVX997 AVX998 AVX998 AVX998 AVX998
Resistenze scambiatori
Ver 1251 1601 1801 2352 2652 2802 3202 3402 3802 4102 4402 4802 5202 5702 6102
A,E KRS23 KRS23 KRS23 KRS23 KRS23 KRS23 KRS23 KRS24 KRS24 KRS24 KRS24 KRS24 KRS24 KRS24 KRS24

Il fondino grigio indica gli accessori montati in fabbrica
Kit griglie anti intrusione
Ver 1251 1601 1801 2352 2652 2802 3202 3402 3802 4102 4402 4802 5202 5702 6102
A,E GP4V GP4V GP5V GP5V GP6V GP7V GP7V GP7V GP8V GP9V GP10V GP11V GP11V GP11V GP11V
Il fondino grigio indica gli accessori montati in fabbrica
CONFIGURATORE

Campo Descrizione Campo Descrizione
1,2,3,4 NSMI PB Pompa B
Taglia PC Pompa C
5,6,7,8 1251, 1601, 1801, 2352, 2652, 2802, 3202, 3402, 3802, 4102, 4402, 4802, 5202, 5702, PD Pompa D
6102
9 Modello PE Pompa E
PF
Pompa F
° Solo freddo
10 Recupero di calore PG Pompa G
° Senza recupero di calore PI Pompa I
PH Pompa H
D Con desurriscaldatore (1)
11 Versione PJ Pompa J (2)
Kit con n° 1 pompa + riserva
A Alta efficienza DA Pompa A + riserva
E Alta efficienza silenziata
12 Batterie DB Pompa B + riserva
DC
Pompa C + riserva
° Alluminio microcanale DD Pompa D + riserva
O Alluminio microcanale verniciata
DE Pompa E + riserva
R Rame - rame DF Pompa F + riserva
S Rame - rame stagnato DG Pompa G + riserva
V Rame - alluminio verniciato DH Pompa H + riserva
13 Ventilatori DI Pompa I + riserva
° Standard DJ Pompa J + riserva (2)
J Inverter Kit con n° 2 pompe
14 Alimentazione TF Doppia pompa F
° 400V~3 50Hz con fusibili TG Doppia pompa G
15,16 Kit idronico integrato TH Doppia pompa H
Senza kit idronico TI Doppia pompa I
00 Senza kit idronico TJ Doppia pompa J (2)
Kit con n° 1 pompa
PA Pompa A (1) È necessario garantire sempre all'ingresso dello scambiatore una temperatura dell'acqua non inferiore ai 35 °C
se si lavora con basse temperature di acqua prodotta nel circuito primario.
(2) Per tutte le combinazioni con la pompa J vi chiediamo di contattare la sede.

NSMI-1251-5202-CO_I_UN50_06 www.aermec.com 569
