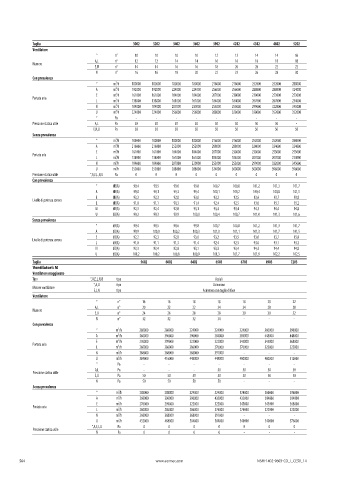

Page 566 - AERMEC - CATALOGO PRODOTTI 2024
P. 566
Taglia 3002 3202 3402 3602 3902 4202 4502 4802 5202
Ventilatore
° n° 10 10 10 10 12 12 14 14 16
A,L n° 12 12 14 14 16 16 18 18 18
Numero
E,U n° 14 14 16 16 18 20 20 22 22
N n° 16 16 18 20 22 22 26 28 30
Con prevalenza
° m³/h 180000 180000 180000 180000 216000 216000 252000 252000 288000
A m³/h 192000 192000 224000 224000 256000 256000 288000 288000 324000
E m³/h 161000 161000 184000 184000 207000 230000 230000 253000 253000
Portata aria
L m³/h 138000 138000 161000 161000 184000 184000 207000 207000 234000
N m³/h 184000 184000 207000 230000 253000 253000 299000 322000 345000
U m³/h 224000 224000 256000 256000 288000 320000 320000 352000 352000
° Pa - - - - - - - - -
Pressione statica utile A,L Pa 50 50 50 50 50 50 50 50 -
E,N,U Pa 50 50 50 50 50 50 50 50 50
Senza prevalenza
° m³/h 180000 180000 180000 180000 216000 216000 252000 252000 288000
A m³/h 216000 216000 252000 252000 288000 288000 324000 324000 324000
E m³/h 161000 161000 184000 184000 207000 230000 230000 253000 253000 ARIA-ACQUA
Portata aria
L m³/h 138000 138000 161000 161000 184000 184000 207000 207000 234000
N m³/h 184000 184000 207000 230000 253000 253000 299000 322000 345000
U m³/h 252000 252000 288000 288000 324000 360000 360000 396000 396000
Pressione statica utile °,A,E,L,N,U Pa 0 0 0 0 0 0 0 0 0
Con prevalenza
° dB(A) 99,4 99,5 99,6 99,8 100,7 100,8 101,2 101,3 101,7
A dB(A) 99,0 99,1 99,3 99,4 100,1 100,2 100,4 100,8 101,5
E dB(A) 92,2 92,3 92,8 93,0 93,2 93,5 93,6 93,7 93,8
Livello di potenza sonora
L dB(A) 91,0 91,1 91,3 91,4 92,4 92,5 93,0 93,1 93,2
N dB(A) 92,3 92,4 92,8 93,1 93,3 93,4 94,3 94,4 94,8
U dB(A) 99,2 99,3 99,9 100,0 100,4 100,7 101,0 101,3 101,6
Senza prevalenza
° dB(A) 99,4 99,5 99,6 99,8 100,7 100,8 101,2 101,3 101,7
A dB(A) 99,9 100,0 100,2 100,3 101,0 101,1 101,3 101,7 101,5
E dB(A) 92,2 92,3 92,8 93,0 93,2 93,5 93,6 93,7 93,8
Livello di potenza sonora
L dB(A) 91,0 91,1 91,3 91,4 92,4 92,5 93,0 93,1 93,2
N dB(A) 92,3 92,4 92,8 93,1 93,3 93,4 94,3 94,4 94,8
U dB(A) 100,2 100,2 100,8 100,9 101,3 101,7 101,9 102,2 102,5
Taglia 5602 6002 6402 6503 6703 6903 7203
Ventilatori: M
Ventilatore maggiorato
Tipo °,A,E,L,N,U tipo Assiali
°,A,U tipo Asincrono
Motore ventilatore
E,L,N tipo Asincrono con taglio di fase
Ventilatore
° n° 16 16 18 18 18 20 22
A,L n° 20 22 22 24 24 28 28
Numero
E,U n° 24 26 28 28 30 30 32
N n° 32 32 32 34 - - -
Con prevalenza
° m³/h 288000 288000 324000 324000 324000 360000 396000
A m³/h 360000 396000 396000 384000 384000 448000 448000
E m³/h 276000 299000 322000 322000 345000 345000 368000
Portata aria
L m³/h 260000 286000 286000 276000 276000 322000 322000
N m³/h 368000 368000 368000 391000 - - -
U m³/h 384000 416000 448000 448000 480000 480000 512000
° Pa - - - - - - -
A,L Pa - - - 50 50 50 50
Pressione statica utile
E,U Pa 50 50 50 50 50 50 50
N Pa 50 50 50 50 - - -
Senza prevalenza
° m³/h 288000 288000 324000 324000 324000 360000 396000
A m³/h 360000 396000 396000 432000 432000 504000 504000
E m³/h 276000 299000 322000 322000 345000 345000 368000
Portata aria
L m³/h 260000 286000 286000 276000 276000 322000 322000
N m³/h 368000 368000 368000 391000 - - -
U m³/h 432000 468000 504000 504000 540000 540000 576000
°,A,E,L,U Pa 0 0 0 0 0 0 0
Pressione statica utile
N Pa 0 0 0 0 - - -
564 www.aermec.com NSM-1402-9603-CO_I_CE50_14
