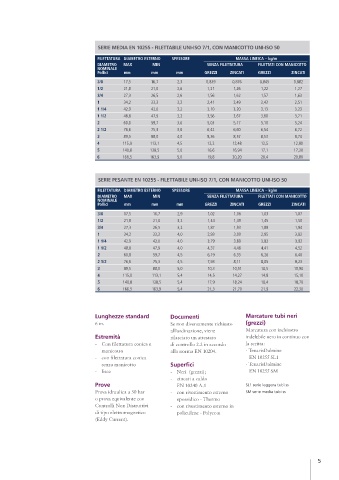

Page 5 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

SERIE MEDIA EN 10255 - FILETTABILE UNI-ISO 7/1, CON MANICOTTO UNI-ISO 50
FILETTATURA DIAMETRO ESTERNO SPESSORE MASSA LINEICA – kg/m
DIAMETRO MAX MIN SENZA FILETTATURA FILETTATI CON MANICOTTO
NOMINALE
Pollici mm mm mm GREZZI ZINCATI GREZZI ZINCATI
3/8 17,5 16,7 2,3 0,839 0,876 0,845 0,882
1/2 21,8 21,0 2,6 1,21 1,26 1,22 1,27
3/4 27,3 26,5 2,6 1,56 1,62 1,57 1,63
1 34,2 33,3 3,2 2,41 2,49 2,43 2,51
1 1/4 42,9 42,0 3,2 3,10 3,20 3,13 3,23
1 1/2 48,8 47,9 3,2 3,56 3,67 3,60 3,71
2 60,8 59,7 3,6 5,03 5,17 5,10 5,24
2 1/2 76,6 75,3 3,6 6,42 6,60 6,54 6,72
3 89,5 88,0 4,0 8,36 8,57 8,53 8,74
4 115,0 113,1 4,5 12,2 12,48 12,5 12,80
5 140,8 138,5 5,0 16,6 16,94 17,1 17,30
6 166,5 163,9 5,0 19,8 20,20 20,4 20,80

SERIE PESANTE EN 10255 - FILETTABILE UNI-ISO 7/1, CON MANICOTTO UNI-ISO 50
FILETTATURA DIAMETRO ESTERNO SPESSORE MASSA LINEICA – kg/m
DIAMETRO MAX MIN SENZA FILETTATURA FILETTATI CON MANICOTTO
NOMINALE
Pollici mm mm mm GREZZI ZINCATI GREZZI ZINCATI
3/8 17,5 16,7 2,9 1,02 1,06 1,03 1,07
1/2 21,8 21,0 3,2 1,44 1,49 1,45 1,50
3/4 27,3 26,5 3,2 1,87 1,93 1,88 1,94
1 34,2 33,3 4,0 2,93 3,00 2,95 3,02
1 1/4 42,9 42,0 4,0 3,79 3,89 3,82 3,92
1 1/2 48,8 47,9 4,0 4,37 4,48 4,41 4,52
2 60,8 59,7 4,5 6,19 6,33 6,26 6,40
2 1/2 76,6 75,3 4,5 7,93 8,11 8,05 8,23
3 89,5 88,0 5,0 10,3 10,51 10,5 10,90
4 115,0 113,1 5,4 14,5 14,27 14,8 15,10
5 140,8 138,5 5,4 17,9 18,24 18,4 18,70
6 166,5 163,9 5,4 21,3 21,70 21,9 22,30

Lunghezze standard Documenti Marcature tubi neri
6 m. Se non diversamente richiesto (grezzi)
all'ordinazione, viene Marcatura con inchiostro
Estremità rilasciato un attestato indelebile nero in continuo con
- Con filettatura conica e di controllo 2.2 in accordo la scritta:
manicotto alla norma EN 10204. - TenarisDalmine
- con filettatura conica EN 10255 SL1
senza manicotto Superfici - TenarisDalmine
- lisce - Neri (grezzi); EN 10255 SM
- zincati a caldo
Prove EN 10240 A.1 SL1 serie leggera tubi ss
Prova idraulica a 50 bar - con rivestimento esterno SM serie media tubi ss
o prova equivalente con epossidico - Thermo
Controlli Non Distruttivi - con rivestimento esterno in
di tipo elettromagnetico polietilene - Polycoat
(Eddy Current).

5
