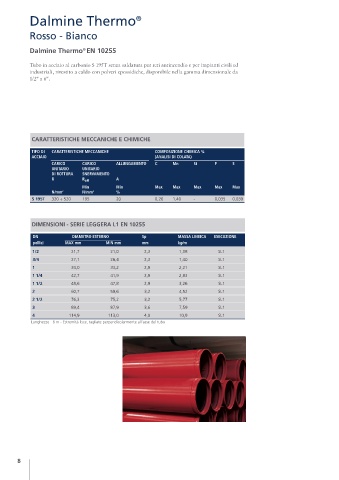

Page 8 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Dalmine Thermo ®

Rosso - Bianco

Dalmine Thermo EN 10255
®

Tubo in acciaio al carbonio S 195T senza saldatura per reti antincendio e per impianti civili ed
industriali, rivestito a caldo con polveri epossidiche, disponibile nella gamma dimensionale da
1/2" a 6".

CARATTERISTICHE MECCANICHE E CHIMICHE

TIPO DI CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA %
ACCIAIO (ANALISI DI COLATA)
CARICO CARICO ALLUNGAMENTO C Mn Si PS
UNITARIO UNITARIO
DI ROTTURA SNERVAMENTO
R R eH A
Min Min Max Max Max Max Max
N/mm 2 N/mm 2 %
S 195T 320 ÷ 520 195 20 0,20 1,40 - 0,035 0,030

DIMENSIONI - SERIE LEGGERA L1 EN 10255

DN DIAMETRO ESTERNO Sp MASSA LINEICA ESECUZIONE
pollici MAX mm MIN mm mm kg/m
1/2 21,7 21,0 2,3 1,08 SL1
3/4 27,1 26,4 2,3 1,40 SL1
1 34,0 33,2 2,9 2,21 SL1
1 1/4 42,7 41,9 2,9 2,83 SL1
1 1/2 48,6 47,8 2,9 3,26 SL1
2 60,7 59,6 3,2 4,52 SL1
2 1/2 76,3 75,2 3,2 5,77 SL1
3 89,4 87,9 3,6 7,59 SL1
4 114,9 113,0 4,0 10,9 SL1
Lunghezze 6 m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

8
