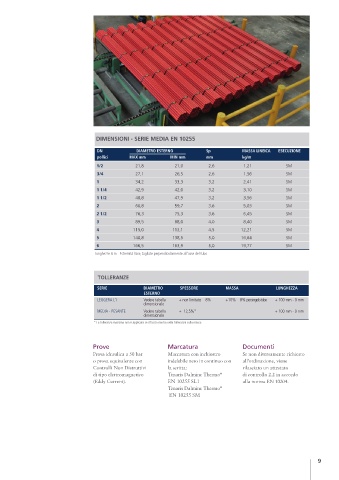

Page 9 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

DIMENSIONI - SERIE MEDIA EN 10255

DN DIAMETRO ESTERNO Sp MASSA LINEICA ESECUZIONE
pollici MAX mm MIN mm mm kg/m
1/2 21,8 21,0 2,6 1,21 SM
3/4 27,1 26,5 2,6 1,56 SM
1 34,2 33,3 3,2 2,41 SM
1 1/4 42,9 42,0 3,2 3,10 SM
1 1/2 48,8 47,9 3,2 3,56 SM
2 60,8 59,7 3,6 5,03 SM
2 1/2 76,3 75,3 3,6 6,45 SM
3 89,5 88,0 4,0 8,40 SM
4 115,0 113,1 4,5 12,21 SM
5 140,8 138,5 5,0 16,64 SM
6 166,5 163,9 5,0 19,77 SM
Lunghezze 6 m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

TOLLERANZE

SERIE DIAMETRO SPESSORE MASSA LUNGHEZZA
ESTERNO
LEGGERA L1 Vedere tabella + non limitato – 8% +10% – 8% persingolotubo + 100 mm - 0 mm
dimensionale
MEDIA - PESANTE Vedere tabella ± 12,5%* + 100 mm - 0 mm
dimensionale
* La tolleranza massima non è applicata se il fascio rientra nella tolleranza sulla massa

Prove Marcatura Documenti
Prova idraulica a 50 bar Marcatura con inchiostro Se non diversamente richiesto
o prova equivalente con indelebile nero in continuo con all'ordinazione, viene
Controlli Non Distruttivi la scritta: rilasciato un attestato
di tipo elettromagnetico Tenaris Dalmine Thermo ® di controllo 2.2 in accordo
(Eddy Current). EN 10255 SL1 alla norma EN 10204.
Tenaris Dalmine Thermo ®
EN 10255 SM

9
