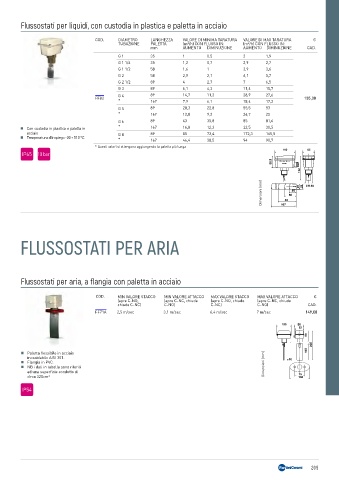

Page 209 - FANTINICOSMI - LISTINO 2023-06 REV4

Flussostati per liquidi, con custodia in plastica e paletta in acciaio

COD. DIAMETRO LUNGHEZZA VALORE DI MINIMA TARATURA VALORE DI MAX TARATURA €
TUBAZIONE PALETTA (m³/h) CON FLUSSO IN: (m³/h) CON FLUSSO IN:
mm AUMENTO DIMINUZIONE AUMENTO DIMINUZIONE CAD.
G 1 35 1 0,5 2 1,9
G 1 1/4 35 1,2 0,7 2,9 2,7
G 1 1/2 58 1,6 1 3,9 3,6
G 2 58 2,9 2,1 6,1 5,7
G 2 1/2 89 4 2,7 7 6,5
G 3 89 6,1 4,3 11,4 10,7
G 4 89 14,7 11,3 28,9 27,6
FF82 135,00
* 167 7,9 6,1 18,4 17,3
G 5 89 28,3 22,8 55,5 53
* 167 12,8 9,2 26,7 25
G 6 89 43 35,8 85 81,6
*
„ Con custodia in plastica e paletta in 167 16,8 12,2 32,5 30,5
acciaio G 8 89 85 72,4 172,3 165,5
„ Temperatura d’impiego -20 ÷ 110 °C. * 167 46,4 38,5 94 90,7
* Questi valori si ottengono aggiungendo la paletta più lunga

Dimensioni (mm)

FLUSSOSTATI PER ARIA

Flussostati per aria, a flangia con paletta in acciaio

COD. MIN VALORE STACCO MIN VALORE ATTACCO MAX VALORE STACCO MAX VALORE ATTACCO €
(apre C-NO, (apre C-NC, chiude (apre C-NO, chiude (apre C-NC, chiude
chiude C-NC) C-NO) C-NC) C-NO) CAD.
FF71A 2,5 m/sec 3,1 m/sec 6,4 m/sec 7 m/sec 149,00

„ Paletta flessibile in acciaio
inossidabile AISI 301.
„ Flangia in PVC. Dimensioni (mm)
„ NB i dati in tabella sono riferiti
ad una superficie condotto di
circa 320cm²

209
