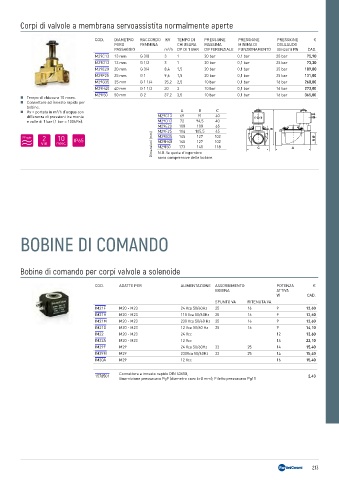

Page 213 - FANTINICOSMI - LISTINO 2023-06 REV4

Corpi di valvole a membrana servoassistita normalmente aperte

COD. DIAMETRO RACCORDO KV TEMPO DI PRESSIONE PRESSIONE PRESSIONE €
FORO FEMMINA CHIUSURA MASSIMA MINIMA DI COLLAUDO
PASSAGGIO m³/h DP DI 1 BAR DIFFERENZIALE FUNZIONAMENTO (DIN2401) PN CAD.
M29C13 13 mm G 3/8 3 1 20 bar 0,1 bar 25 bar 75,90
M29D13 13 mm G 1/2 3 1 20 bar 0,1 bar 25 bar 73,30
M29E20 20 mm G 3/4 8,4 1,5 20 bar 0,1 bar 25 bar 109,00
M29F25 25 mm G 1 9,6 1,5 20 bar 0,1 bar 25 bar 131,00
M29G35 35 mm G 1 1/4 25,2 2,5 10 bar 0,1 bar 16 bar 268,00
M29H40 40 mm G 1 1/2 30 3 10 bar 0,1 bar 16 bar 273,00
M29I50 50 mm G 2 37,2 3,5 10 bar 0,1 bar 16 bar 365,00
„ Tempo di chiusura 10 msec.
„ Connettore ad innesto rapido per
bobine.
„ Kv = portata in m³/h d’acqua con A B C
differenza di pressioni tra monte M29C13 69 91 40
e valle di 1 bar (1 bar = 100kPa). M29D13 72 94,5 40
M29E20 100 100 65
M29F25 104 105,5 102
65
Dimensioni (mm) M29H40 145 141 102
145
127
M29G35
127
173
118
M29I50
N.B. le quote d’ingombro
sono comprensive delle bobine.

BOBINE DI COMANDO

Bobine di comando per corpi valvole a solenoide

COD. ADATTE PER ALIMENTAZIONE ASSORBIMENTO POTENZA €
BOBINA ATTIVA
W CAD.
SPUNTO VA RITENUTA VA
IM21F M20 - M23 24 Vca 50/60Hz 25 16 9 13,60
IM21H M20 - M23 115 Vca 50/60Hz 25 16 9 13,60
IM21M M20 - M23 230 Vca 50/60 Hz 25 16 9 13,60
IM21D M20 - M23 12 Vca 50/60 Hz 25 16 9 14,10
IM22 M20 - M23 24 Vcc 12 13,60
IM22A M20 - M23 12 Vcc 14 22,10
IM29F M29 24 Vca 50/60Hz 33 25 14 15,40
IM29M M29 230Vca 50/60Hz 33 25 14 15,40
IM30A M29 12 Vcc 16 15,40

Connettore a innesto rapido DIN 43650,
1578501 2,43
Guarnizione pressacavo Pg9 (diametro cavo 6÷8 mm); Filetto pressacavo Pg11

213
