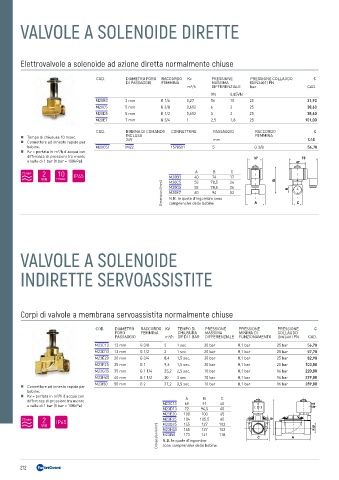

Page 212 - FANTINICOSMI - LISTINO 2023-06 REV4

VALVOLE A SOLENOIDE DIRETTE

Elettrovalvole a solenoide ad azione diretta normalmente chiuse

COD. DIAMETRO FORO RACCORDO Kv PRESSIONE PRESSIONE COLLAUDO €
DI PASSAGGIO FEMMINA MASSIMA (DIN2401) PN
m³/h DIFFERENZIALE bar CAD.
VN 0,85VN
M20B3 3 mm G 1/4 0,27 16 10 25 31,90
M20C5 5 mm G 3/8 0,612 6 2 25 38,60
M20D5 5 mm G 1/2 0,612 5 2 25 38,60
M20E7 7 mm G 3/4 1 2,5 1,8 25 101,00
COD. BOBINA DI COMANDO CONNETTORE PASSAGGIO RACCORDO €
„ Tempo di chiusura 10 msec. INCLUSA mm FEMMINA CAD.
24V
„ Connettore ad innesto rapido per
bobine. M20C51 IM22 1578501 5 G 3/8 56,70
„ Kv = portata in m³/h d’acqua con
differenza di pressioni tra monte
e valle di 1 bar (1 bar = 100kPa).
A B C
M20B3 40 78,5 17
74
M20C5
53
26
Dimensioni (mm) M20D5 53 78,5 26
60
94
52
M20E7
N.B. le quote d’ingombro sono
comprensive delle bobine.

VALVOLE A SOLENOIDE

INDIRETTE SERVOASSISTITE

Corpi di valvole a membrana servoassistita normalmente chiuse

COD. DIAMETRO RACCORDO KV TEMPO DI PRESSIONE PRESSIONE PRESSIONE €
FORO FEMMINA CHIUSURA MASSIMA MINIMA DI COLLAUDO
PASSAGGIO m³/h DP DI 1 BAR DIFFERENZIALE FUNZIONAMENTO (DIN2401) PN CAD.
M23C13 13 mm G 3/8 3 1 sec. 20 bar 0,1 bar 25 bar 56,70
M23D13 13 mm G 1/2 3 1 sec. 20 bar 0,1 bar 25 bar 57,70
M23E20 20 mm G 3/4 8,4 1,5 sec. 20 bar 0,1 bar 25 bar 82,90
M23F25 25 mm G 1 9,6 1,5 sec. 20 bar 0,1 bar 25 bar 103,00
M23G35 35 mm G 1 1/4 25,2 2,5 sec. 10 bar 0,1 bar 16 bar 220,00
M23H40 40 mm G 1 1/2 30 3 sec. 10 bar 0,1 bar 16 bar 229,00
M23I50 50 mm G 2 37,2 3,5 sec. 10 bar 0,1 bar 16 bar 289,00
„ Connettore ad innesto rapido per
bobine.
„ Kv = portata in m³/h d’acqua con A B C
differenza di pressioni tra monte
e valle di 1 bar (1 bar = 100kPa). M23C13 69 91 40
M23D13 72 94,5 40
M23E20 100 100 65
M23F25 104 105,5 102
65
127
145
M23G35
Dimensioni (mm) M23H40 145 127 102
M23I50
118
141
173
N.B. le quote d’ingombro
sono comprensive delle bobine.
