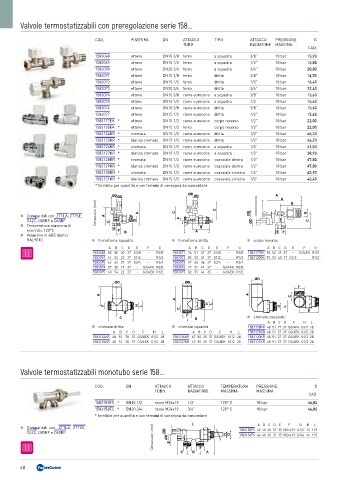

Page 48 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 48
Valvole termostatizzabili con preregolazione serie 158...
COD. FINITURA DN ATTACCO TIPO ATTACCO PRESSIONE €
TUBO RADIATORE MASSIMA
CAD.
1583068 ottone DN10 3/8 ferro a squadra 3/8” 10 bar 15,90
1583069 ottone DN15 1/2 ferro a squadra 1/2” 10 bar 15,80
1583070 ottone DN20 3/4 ferro a squadra 3/4” 10 bar 20,80
1583071 ottone DN10 3/8 ferro dritta 3/8” 10 bar 14,50
1583072 ottone DN15 1/2 ferro dritta 1/2” 10 bar 16,40
1583073 ottone DN20 3/4 ferro dritta 3/4” 10 bar 22,40
1583074 ottone DN10 3/8 rame eurocono a squadra 3/8” 10 bar 15,60
1583075 ottone DN15 1/2 rame eurocono a squadra 1/2 10 bar 15,60
1583076 ottone DN10 3/8 rame eurocono dritta 3/8” 10 bar 15,60
1583077 ottone DN15 1/2 rame eurocono dritta 1/2” 10 bar 15,60
1583177EK * ottone DN15 1/2 rame eurocono corpo reverso 1/2” 10 bar 22,00
1583120EK * ottone DN15 1/2 ferro corpo reverso 1/2” 10 bar 22,00
1583124KR * cromata DN15 1/2 rame eurocono dritta 1/2" 10 bar 45,30
1583125KR * bianca cromata DN15 1/2 rame eurocono dritta 1/2" 10 bar 66,20
1583126KR * cromata DN15 1/2 rame eurocono a squadra 1/2" 10 bar 41,50
1583127KR * bianca cromata DN15 1/2 rame eurocono a squadra 1/2" 10 bar 38,90
1583128KR * cromata DN15 1/2 rame eurocono coassiale destra 1/2" 10 bar 47,80
1583129KR * bianca cromata DN15 1/2 rame eurocono coassiale destra 1/2" 10 bar 47,80
1583130KR * cromata DN15 1/2 rame eurocono coassiale sinistra 1/2" 10 bar 45,90
1583131KR * bianca cromata DN15 1/2 rame eurocono coassiale sinistra 1/2" 10 bar 43,40
* fornibile per quantità e con termini di consegna da concordare
ØD
ØD ØD ØD A
A B
Dimensioni (mm) A C C ØD G
Compatibili con: ZTTLA, ZTTSE, A
O62C, O81RF e O60RF C ITALY MADE IN G F ITALY MADE IN G ØD C
Temperatura massima di B
esercizio 120°C E F B A E F
Volantino in ABS bianco
RAL9010. ferro/rame squadra ferro/rame dritta corpo reverso
A B C D E F G A B C D E F G A B C D E F G
1583068 58 50 20 37 G3/8 - R3/8 1583071 76 51 47 37 G3/8 - R3/8 1583177EK 95 52 39 37 - G3/4EK R1/2
1583069 61 54 23 37 G1/2 - R1/2 1583072 83 55 47 37 G1/2 - R1/2 1583120EK 95 52 40 37 G1/2 - R1/2
1583070 62 62 27 37 G3/4 - R3/4 1583073 97 65 48 37 G3/4 - R3/4
1583074 57 50 19 37 - G3/4EK R3/8 1583076 77 52 47 37 - G3/4EK R3/8
1583075 60 54 22 37 - G3/4EK R1/2 1583077 82 55 46 35 - G3/4EK R1/2
ØD
ØD ØD
F
A A C
A
H L
F H L H L
C B
B
F
C B cromata coassiale
A B C D F H L
cromata dritta cromata squadra 1583128KR 48 51 27 37 G3/4EK G1/2 28
A B C D F H L A B C D F H L 1583129KR 48 51 27 37 G3/4EK G1/2 28
1583124KR 48 51 78 37 G3/4EK G1/2 28 1583126KR 67 50 25 37 G3/4EK G1/2 28 1583130KR 48 51 27 37 G3/4EK G1/2 28
1583125KR 48 51 78 37 G3/4EK G1/2 28 1583127KR 67 50 25 37 G3/4EK G1/2 28 1583131KR 48 51 27 37 G3/4EK G1/2 28
Valvole termostatizzabili monotubo serie 158...
COD. DN ATTACCO ATTACCO TEMPERATURA PRESSIONE €
TUBO RADIATORE MASSIMA MASSIMA
CAD.
1583155FS * DN15 1/2 rame M24x19 1/2" 120° C 10 bar 46,00
1583156FS * DN20 3/4 rame M24x19 3/4" 120° C 10 bar 46,00
* fornibile per quantità e con termini di consegna da concordare
F
G
L
H
A B C D E
Dimensioni (mm) E
Compatibili con: ZTTLA, ZTTSE, L 1583155FS 46 40 30 37 35 M24x19 G1/2 12 115
O62C, O81RF e O60RF. ØD ØD H G 1583156FS 46 40 30 37 35 M24x19 G3/4 16 115
C F B F A
48
