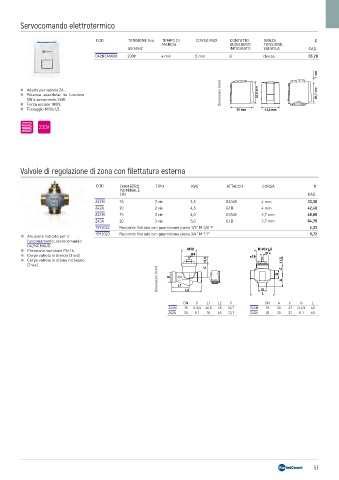

Servocomando elettrotermico

COD. TENSIONE Vca TEMPO DI CORSA MAX CONTATTO SENZA €
MARCIA AUSILIARIO TENSIONE,
50/60HZ INTEGRATO VALVOLA CAD.
O42NCMAUX 230V 4 min 5 mm sì chiusa 55,20

7 mm

„ Adatto per valvole Z4... 52,6 mm
„ Potenza assorbita: in funzione Dimensioni (mm) 50,7 mm
1W e avviamento 36W.
„ Forza assiale 100N.
„ Fissaggio M30x1,5. 56 mm 44,3 mm

Valvole di regolazione di zona con filettatura esterna

COD. DIAMETRO TIPO KVS ATTACCO CORSA €
NOMINALE
DN CAD.
Z42M 15 2 vie 3,5 G3/4B 4 mm 33,30
Z42A 20 2 vie 4,5 G1B 4 mm 42,40
Z43M 15 3 vie 4,0 G3/4B 3,7 mm 68,80
Z43A 20 3 vie 5,0 G1B 3,7 mm 84,70
1592022 Raccordo filettato con guarnizione piana 1/2" M 3/4"F 6,33
1592023 Raccordo filettato con guarnizione piana 3/4" M 1"F 8,72
„ Attuatore indicato per il
funzionamento: servocomando
O42NCMAUX.
„ Pressione nominale PN 16. M30 M30 M 30x1,5M 30x1,5
Ø 4
„ Corpo valvola in bronzo (2 vie). Ø4 Ø4 s19 s19 Ø 4
„ Corpo valvola in ottone nichelato 11,5 11,5 11,5 11,5
(3 vie). C C C C
Dimensioni (mm) D L1 D L1 G A G A

L2
L2
L G G L
DN D L1 L2 C DN A C G L
Z42M 15 G 3/4 36,5 65 33,7 Z43M 15 30 27 G 3/4 60
Z42A 20 G 1 30 65 33,7 Z43A 20 30 27 G 1 60
