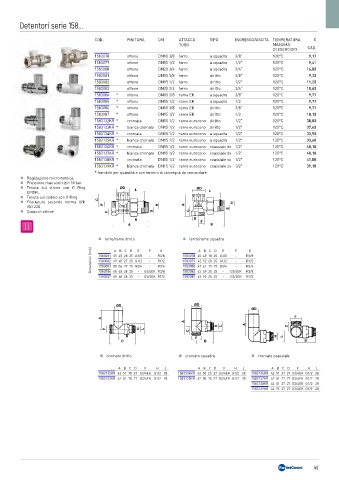

Page 49 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 49
Detentori serie 158...
COD. FINITURA DN ATTACCO TIPO INGRESSO/USCITA TEMPERATURA €
TUBO MASSIMA
DI ESERCIZIO CAD.
1583078 ottone DN10 3/8 ferro a squadra 3/8” 120°C 9,17
1583079 ottone DN15 1/2 ferro a squadra 1/2” 120°C 9,41
1583080 ottone DN20 3/4 ferro a squadra 3/4” 120°C 16,80
1583081 ottone DN10 3/8 ferro diritto 3/8” 120°C 9,32
1583082 ottone DN15 1/2 ferro diritto 1/2” 120°C 11,20
1583083 ottone DN20 3/4 ferro diritto 3/4” 120°C 18,40
1583084 * ottone DN10 3/8 rame EK a squadra 3/8” 120°C 9,77
1583085 * ottone DN15 1/2 rame EK a squadra 1/2 120°C 9,77
1583086 * ottone DN10 3/8 rame EK diritto 3/8” 120°C 9,77
1583087 * ottone DN15 1/2 rame EK diritto 1/2 120°C 10,10
1583132KR * cromata DN15 1/2 rame eurocono diritto 1/2" 120°C 38,00
1583133KR * bianca cromata DN15 1/2 rame eurocono diritto 1/2" 120°C 37,60
1583134KR * cromata DN15 1/2 rame eurocono a squadra 1/2" 120°C 33,90
1583135KR * bianca cromata DN15 1/2 rame eurocono a squadra 1/2" 120°C 33,60
1583136KR * cromata DN15 1/2 rame eurocono coassiale dx 1/2" 120°C 40,10
1583137KR * bianca cromata DN15 1/2 rame eurocono coassiale dx 1/2" 120°C 40,10
1583138KR * cromata DN15 1/2 rame eurocono coassiale sx 1/2" 120°C 41,80
1583139KR * bianca cromata DN15 1/2 rame eurocono coassiale sx 1/2" 120°C 39,10
* fornibile per quantità e con termini di consegna da concordare
Regolazione micrometrica.
Pressione max esercizio 10 bar.
Tenuta sul vitone con O Ring ØD ØD
EPDM. L L
Tenuta sul codolo con O Ring.
Filettature secondo norma UNI C ITALY H
ISO 228. F ITALY H A MADE IN
Corpo in ottone E MADE IN G C E
B E
F
A B
ferro/rame dritto ferro/rame squadra
Dimensioni (mm) 1583081 65 45 28 25 G3/8 F - - - R3/8 1583078 40 49 18 25 G3/8 F - - - R3/8
A B C D
A B C D
E
G
G
E
1583079 42 52 20 25 G1/2
R1/2
R1/2
1583082 69 48 27 25 G1/2
R3/4
1583080 47 61 25 25 G3/4
1583083 80 56 29 25 G3/4
R3/4
1583086 65 45 28 25
R1/2
1583085 42 52 20 25
G3/4EK
G3/4EK R1/2
1583087 69 48 28 25 - - G3/4EK R3/8 1583084 42 49 20 25 - - G3/4EK R3/8
ØD ØD
ØD
F
A
A
A
H L C
F H L
C
B F H L
C B B
cromato dritto cromato squadra cromato coassiale
A B C D F H L A B C D F H L A B C D F H L
1583132KR 42 51 78 27 G3/4EK G1/2 28 1583134KR 62 50 25 27 G3/4EK G1/2 28 1583136KR 42 51 27 27 G3/4EK G1/2 28
1583133KR 42 51 78 27 G3/4EK G1/2 28 1583135KR 62 50 25 27 G3/4EK G1/2 28 1583137KR 42 51 27 27 G3/4EK G1/2 28
1583138KR 42 51 27 27 G3/4EK G1/2 28
1583139KR 42 51 27 27 G3/4EK G1/2 28
49
