388 30.01 collettori strumentazione e accessori

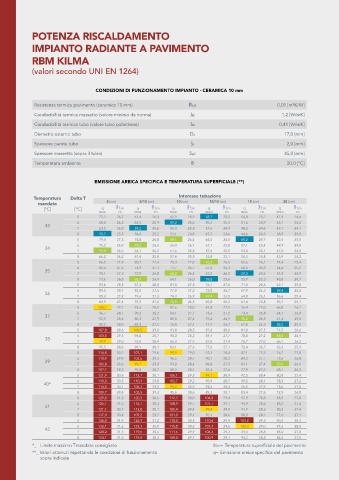

POTENZA RISCALDAMENTO
IMPIANTO RADIANTE A PAVIMENTO

RBM KILMA

(valori secondo UNI EN 1264)

CONDIZIONI DI FUNZIONAMENTO IMPIANTO - CERAMICA 10 mm

Resistenza termica pavimento (ceramica 10 mm) 0,01 [m K/W]
2
Conducibilità termica massetto (valore minimo da norma) 1,2 [W/mK]

Conducibilità termica tubo (valore tubo polietilene) 0,41 [W/mK]
Diametro esterno tubo 17,0 [mm]
Spessore parete tubo 2,0 [mm]
Spessore massetto (sopra il tubo) 45,0 [mm]
Temperatura ambiente 20,0 [°C]

EMISSIONE AREICA SPECIFICA E TEMPERATURA SUPERFICIALE (**)

Interesse tubazione
Temperatura Delta T
mandata 5 [cm] 5/10 [cm] 10 [cm] 10/15 [cm] 15 [cm] 20 [cm]
[°C] [°C] q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m
[W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C]
5 72,2 26,7 67,4 26,3 62,9 25,9 58,7 25,5 54,8 25,2 47,9 24,6
6 68,0 26,3 63,4 25,9 59,2 25,6 55,3 25,3 51,6 24,9 45,1 24,4
33
7 63,5 26,0 59,2 25,6 55,3 25,3 51,6 24,9 48,2 24,6 42,1 24,1
8 58,7 25,5 54,8 25,2 51,1 24,9 47,7 24,6 44,6 24,3 38,9 23,8
5 79,4 27,3 74,0 26,8 69,1 26,4 64,5 26,0 60,2 25,7 52,6 25,0
6 75,2 26,9 70,2 26,5 65,4 26,1 61,1 25,8 57,1 25,4 49,9 24,8
34
7 70,8 26,6 66,1 26,2 61,6 25,8 57,6 25,5 53,8 25,1 47,0 24,5
8 66,2 26,2 61,8 25,8 57,6 25,5 53,8 25,1 50,3 24,8 43,9 24,3
5 86,5 27,9 80,7 27,4 75,3 27,0 70,3 26,5 65,6 26,1 57,4 25,4
6 82,4 27,5 76,9 27,1 71,7 26,7 67,0 26,3 62,5 25,9 54,6 25,2
35
7 78,1 27,2 72,9 26,8 68,8 26,4 63,5 26,0 59,3 25,6 51,8 24,9
8 73,6 26,8 68,7 26,4 64,1 26,0 59,8 25,6 55,9 25,3 48,8 24,7
5 93,6 28,5 87,3 28,0 81,5 27,5 76,1 27,0 71,0 26,6 62,1 25,8
6 89,5 28,1 83,5 27,6 77,9 27,2 72,8 26,7 67,9 26,3 59,4 25,6
36
7 85,3 27,8 79,6 27,3 74,3 26,9 69,4 26,5 64,8 26,1 56,6 25,4
8 80,9 27,4 75,5 27,0 70,5 26,5 65,8 26,2 61,4 25,8 53,7 25,1
5 100,7 29,1 93,6 28,5 87,6 28,0 81,8 27,5 76,4 27,0 66,8 26,2
6 96,7 28,7 90,2 28,2 84,1 27,7 78,6 27,2 73,4 26,8 64,1 26,0
37
7 92,5 28,4 86,3 27,9 80,5 27,4 75,2 26,9 70,2 26,5 61,4 25,8
8 88,2 28,0 82,3 27,5 76,8 27,1 71,7 26,7 67,0 26,3 58,5 25,5
5 107,8 29,6 100,5 29,0 93,8 28,5 87,6 28,0 81,8 27,5 71,5 26,6
6 103,8 29,3 96,8 28,7 90,3 28,2 84,4 27,7 78,8 27,2 68,8 26,4
38
7 99,7 29,0 93,0 28,4 86,8 27,9 81,0 27,4 75,7 27,0 66,1 26,2
8 95,5 28,6 89,1 28,1 83,1 27,6 77,6 27,1 72,4 26,7 63,3 25,9
5 114,8 30,2 107,1 29,6 99,9 29,0 93,3 28,4 87,1 27,9 76,2 27,0
6 110,9 29,9 103,5 29,3 96,5 28,7 90,1 28,2 84,2 27,7 73,5 26,8
39
7 106,8 29,6 99,7 29,0 93,0 28,4 86,8 27,9 81,1 27,4 70,9 26,6
8 102,7 29,2 95,8 28,7 89,4 28,1 83,4 27,6 77,9 27,2 68,1 26,3
5 121,9 30,8 113,7 30,1 106,1 29,5 99,1 28,9 92,5 28,4 80,8 27,4
6 118,0 30,5 110,1 29,8 102,7 29,2 95,9 28,7 89,5 28,1 78,3 27,2
40*
7 114,0 30,1 106,3 29,5 99,2 28,9 92,6 28,4 26,5 27,9 75,6 27,0
8 109,7 29,8 102,5 29,2 95,6 28,6 89,3 28,1 83,4 27,6 72,9 26,8
5 129,0 31,3 120,3 30,6 112,2 30,0 104,8 29,4 97,9 28,8 85,5 27,8
6 125,1 31,0 116,7 30,4 108,9 29,7 101,7 29,1 94,9 28,6 83,0 27,4
41
7 121,1 30,7 113,0 30,1 105,4 29,4 99,4 29,0 91,9 28,3 80,3 27,4
8 117,0 30,4 109,2 29,7 101,8 29,1 95,1 28,6 88,8 28,1 77,6 27,1
5 136,0 31,9 126,9 31,2 118,4 30,5 110,6 29,9 103,2 29,3 90,2 28,2
6 132,1 31,6 123,3 30,9 115,0 30,2 107,4 29,6 100,3 29,0 87,6 28,0
42
7 128,2 31,3 119,6 30,6 111,6 29,9 104,2 29,3 39,3 28,8 85,0 27,8
8 124,1 31,0 115,8 30,3 108,0 29,7 100,9 29,1 94,2 28,5 82,3 27,5
*_ Limite massimo Tmandata consigliato ϑf,m= Temperatura superficiale del pavimento
**_ Valori ottenuti rispettando le condizioni di funzionamento q= Emissione areica specifica del pavimento
sopra indicate
