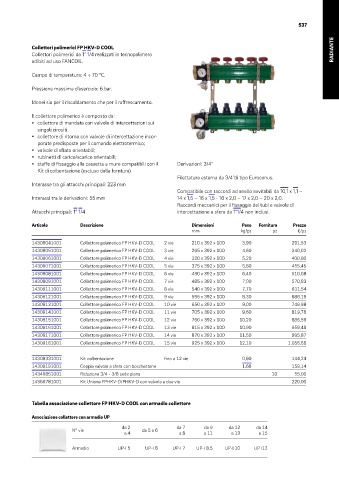

Page 51 - REHAU - LISTINO SISTEMI PER LA CLIMATIZZAZIONE 2025

537
537

Collettori polimerici FP HKV-D COOL RADIANTE
Collettori polimerici da 1” 1/4 realizzati in tecnopolimero
adibiti ad uso FANCOIL.

Campo di temperatura: 4 ÷ 70 °C.

Pressione massima d’esercizio: 6 bar.

Idonei sia per il riscaldamento che per il raffrescamento.

Il collettore polimerico è composto da:
▪ collettore di mandata con valvole di intercettazioni sui
singoli circuiti.
▪ collettore di ritorno con valvole di intercettazione incor-
porate predisposte per il comando elettrotermico;
▪ valvole di sfiato orientabili;
▪ rubinetti di carico/scarico orientabili;
▪ staffe di fissaggio alla cassetta a muro compatibili con il Derivazioni: 3/4”
Kit di coibentazione (escluso dalla forntura)
Filettatura esterna da 3/4”di tipo Euroconus.
Interasse tra gli attacchi principali: 223 mm
Compatibile con raccordi ad anello avvitabili da 10,1 x 1,1 –
Interassi tra le derivazioni: 55 mm 14 x 1,5 – 16 x 1,5 - 16 x 2,0 – 17 x 2,0 – 20 x 2,0.
Raccordi meccanici per il fissaggio dei tubi e valvole di
Attacchi principali: 1” 1/4 intercettazione a sfera da 1”1/4 non inclusi.

Articolo Descrizione Dimensioni Peso Fornitura Prezzo
mm kg/pz pz €/pz
14309041001 Collettore polimerico FP HKV-D COOL 2 vie 210 x 392 x 100 3,90 291,53
14309051001 Collettore polimerico FP HKV-D COOL 3 vie 265 x 392 x 100 4,60 340,02
14309061001 Collettore polimerico FP HKV-D COOL 4 vie 320 x 392 x 100 5,20 400,80
14309071001 Collettore polimerico FP HKV-D COOL 5 vie 375 x 392 x 100 5,80 455,45
14309081001 Collettore polimerico FP HKV-D COOL 6 vie 430 x 392 x 100 6,40 510,08
14309091001 Collettore polimerico FP HKV-D COOL 7 vie 485 x 392 x 100 7,00 570,83
14309111001 Collettore polimerico FP HKV-D COOL 8 vie 540 x 392 x 100 7,70 631,54
14309121001 Collettore polimerico FP HKV-D COOL 9 vie 595 x 392 x 100 8,30 686,19
14309131001 Collettore polimerico FP HKV-D COOL 10 vie 650 x 392 x 100 9,00 746,98
14309141001 Collettore polimerico FP HKV-D COOL 11 vie 705 x 392 x 100 9,60 819,76
14309151001 Collettore polimerico FP HKV-D COOL 12 vie 760 x 392 x 100 10,20 886,59
14309161001 Collettore polimerico FP HKV-D COOL 13 vie 815 x 392 x 100 10,90 959,48
14309171001 Collettore polimerico FP HKV-D COOL 14 vie 870 x 392 x 100 11,50 995,87
14309181001 Collettore polimerico FP HKV-D COOL 15 vie 925 x 392 x 100 12,10 1.056,66

14309331001 Kit coibentazione fino a 12 vie 0,90 144,24
14309191001 Coppia valvole a sfera con bocchettone 1,68 159,14
14349851001 Riduzione 3/4 - 3/8 sede piana 10 55,00
14366781001 Kit Unione FPHKV-D/PHKV-D con valvola a due vie 220,00

Tabella associazione collettore FP HKV-D COOL con armadio collettore

Associazione collettore con armadio UP
da 2 da 7 da 9 da 12 da 14
N° vie da 5 a 6
a 4 a 8 a 11 a 13 a 15

Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5 UP-I 10 UP I12
