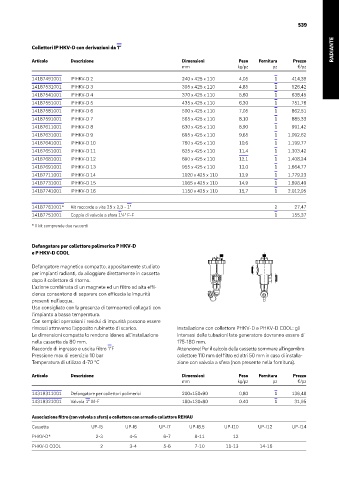

Page 53 - REHAU - LISTINO SISTEMI PER LA CLIMATIZZAZIONE 2025

539
539
RADIANTE
Collettori IP HKV-D con derivazioni da 1”

Articolo Descrizione Dimensioni Peso Fornitura Prezzo
mm kg/pz pz €/pz

14187491001 IP HKV-D 2 240 x 425 x 110 4,05 1 414,39
14187531001 IP HKV-D 3 305 x 425 x 110 4,85 1 526,42
14187541001 IP HKV-D 4 370 x 425 x 110 5,60 1 638,45
14187551001 IP HKV-D 5 435 x 425 x 110 6,30 1 751,76
14187581001 IP HKV-D 6 500 x 425 x 110 7,05 1 862,51
14187591001 IP HKV-D 7 565 x 425 x 110 8,10 1 885,33
14187611001 IP HKV-D 8 630 x 425 x 110 8,90 1 991,42
14187631001 IP HKV-D 9 695 x 425 x 110 9,65 1 1.092,62
14187641001 IP HKV-D 10 760 x 425 x 110 10,6 1 1.199,77
14187651001 IP HKV-D 11 825 x 425 x 110 11,4 1 1.303,42
14187681001 IP HKV-D 12 890 x 425 x 110 12,1 1 1.408,24
14187691001 IP HKV-D 13 955 x 425 x 110 13,0 1 1.664,77
14187711001 IP HKV-D 14 1020 x 425 x 110 13,9 1 1.779,23
14187731001 IP HKV-D 15 1085 x 425 x 110 14,9 1 1.898,49
14187741001 IP HKV-D 16 1150 x 425 x 110 15,7 1 2.012,95

14187781001* Kit raccordo a vite 25 x 2,3 - 1" 2 27,47
14187751001 Coppia di valvole a sfera 1½" F-F 1 155,37

* Il kit comprende due raccordi

Defangatore per collettore polimerico P HKV-D
e P HKV-D COOL

Defangatore magnetico compatto, appositamente studiato
per impianti radianti, da alloggiare direttamente in cassetta
dopo il collettore di ritorno.
L’azione combinata di un magnete ed un filtro ad alta effi-
cienza consentono di separare con efficacia le impurità
presenti nell’acqua.
Uso consigliato con la presenza di termoarredi collegati con
l’impianto a bassa temperatura.
Con semplici operazioni i residui di impurità possono essere
rimossi attraverso l’apposito rubinetto di scarico. Installazione con collettore PHKV-D e PHKV-D COOL: gli
Le dimensioni compatte lo rendono idoneo all’installazione interassi delle tubazioni lato generatore dovranno essere di
nella cassetta da 80 mm. 175-180 mm.
Raccordo di ingresso e uscita filtro 1”F Attenzione! Per il calcolo della cassetta sommare all’ingombro
Pressione max di esercizio 10 bar collettore 110 mm del filtro ed altri 50 mm in caso di installa-
Temperatura di utilizzo 4-70 °C zione con valvola a sfera (non presente nella fornitura).

Articolo Descrizione Dimensioni Peso Fornitura Prezzo
mm kg/pz pz €/pz

14319311001 Defangatore per collettori polimerici 200x150x90 0,80 1 136,48
14319321001 Valvola 1" M-F 180x130x80 0.40 1 31,95

Associazione filtro (con valvola a sfera) e collettore con armadio collettore REHAU
Cassetta UP-I5 UP-I6 UP-I7 UP-I8.5 UP-I10 UP-I12 UP-I14
PHKV-D* 2-3 4-5 6-7 8-11 12
PHKV-D COOL 2 3-4 5-6 7-10 11-13 14-16
