02

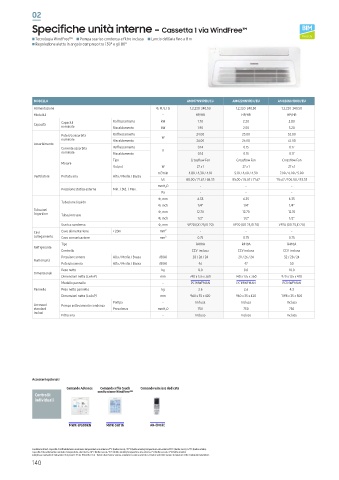

Specifiche unità interne - Cassetta 1 via WindFree™
Tecnologia WindFree™ ompa scarico condensa e filtro incluso ancio dell’aria fino a m
egolazione aletta in angolo compreso tra i 0 e gli 0

MODELLO AM017NN1PEH/EU AM022NN1PEH/EU AM028NN1DKH/EU AM036NN1DKH/EU AM056NN1DEH/EU AM071NN1DEH/EU
Alimentazione , , , z 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
Capacità Capacità Raffrescamento kW 1.70 2.20 2.80 3.60 5.60 7.10
nominale Riscaldamento kW 1.90 2.50 3.20 4.00 6.30 8.00
Potenza assorbita Raffrescamento W 24.00 25.00 32.00 40.00 55.00 80.00
nominale Riscaldamento 24.00 25.00 32.00 40.00 55.00 80.00
Assorbimento
Corrente assorbita Raffrescamento 0.14 0.15 0.17 0.2 0.28 0.40
nominale Riscaldamento A 0.14 0.15 0.17 0.2 0.28 0.40
Tipo - ross o an ross o an ross o an ross o an ross o an ross o an
Motore
Output W 27 x 1 27 x 1 27 x 1 27 x 1 54 x 1 54 x 1
3
m /min 4.80 / 4.30 / 4.10 5.10 / 4.60 / 4.30 7.00 / 6.00 / 5.00 8.00 / 7.00 / 6.00 16.00 / 14.00 / 12.50 17.00 / 15.50 / 14.00
Ventilatore Portata aria Alta / Media / Bassa
l/s 80.00 / 71.67 / 68.33 85.00 / 76.67 / 71.67 116.67 / 100.00 / 83.33 133.33 / 116.67 / 100.00 266.67 / 233.33 / 208.33 283.33 / 258.33 / 233.33
mmH 2 O - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - -
, mm 6.35 6.35 6.35 6.35 6.35 9.52
Tubazione liquido
, inch 1/4" 1/4" 1/4" 1/4" 1/4" 3/8"
Tubazioni , mm 12.70 12.70 12.70 12.70 12.70 15.88
frigorifere Tubazione gas
, inch 1/2" 1/2" 1/2" 1/2" 1/2" 5/8"
Scarico condensa , mm VP20 (OD 25,ID 20) VP20 (OD 25,ID 20) VP20 (OD 25,ID 20) VP20 (OD 25,ID 20) VP20 (OD 25,ID 20) VP20 (OD 25,ID 20)
Cavi Cavo alimentazione < 20m mm 2 - - - - - -
collegamento Cavo comunicazione mm 2 0.75 0.75 0.75 0.75 0.75 0.75
Tipo - R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa
Pressione sonora Alta / Media / Bassa dB(A) 28 / 26 / 24 29 / 26 / 24 32 / 28 / 24 37 / 33 / 30 41 / 38 / 35 42 / 39 / 36
Rumorosità
Potenza sonora Alta / Media / Bassa dB(A) 46 47 50 55 59 60
Peso netto kg 8.0 8.0 10.0 10.0 13.5 13.5
Dimensionali
Dimensioni nette (LxAxP) mm 740 x 135 x 360 740 x 135 x 360 970 x 135 x 410 970 x 135 x 410 1200 x 138 x 450 1200 x 138 x 450
Modello pannello - PC1MWFMAN PC1MWFMAN PC1NWFMAN PC1NWFMAN PC1BWFMAN PC1BWFMAN
Pannello Peso netto pannello kg 2.6 2.6 4.3 4.3 5.0 5.0
Dimensioni nette (LxAxP) mm 960 x 35 x 420 960 x 35 x 420 1198 x 35 x 500 1198 x 35 x 500 1410 x 35 x 500 1410 x 35 x 500
Pompa - Inclusa Inclusa Inclusa Inclusa Inclusa Inclusa
Accessori Pompa sollevamento condensa
standard Prevalenza mmH 2 O 750 750 750 750 750 750
inclusi
Filtro aria - Incluso Incluso Incluso Incluso Incluso Incluso

Accessori opzionali
Comando Advance Comando a filo touch Comando wireless dedicato
con funzione WindFree™
Controlli
individuali

MWR-WG00KN MWR-SH11N AR-EH03E

ondizioni di test apacit di raffreddamento nominale temperatura aria interna bulbo secco 19 bulbo umido temperatura aria esterna bulbo secco bulbo umido .
apacit di riscaldamento nominale temperatura aria interna 0 bulbo secco 1 bulbo umido temperatura aria esterna bulbo secco bulbo umido .
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica. Il valore potrebbe variare in funzione delle condizioni installative.
140
