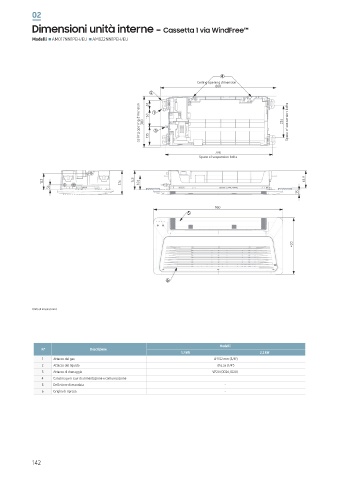

Dimensioni unità interne - Cassetta 1 via WindFree™
Modelli AM017NN1PEH/EU AM022NN1PEH/EU
4
Ceiling opening dimension
860
Ceiling opening dimension 380 67 130 135 235 Space of suspension bolts
798
Space of suspension bolts
123 176 145 106 63.9
36
35
960
5
420
6
Unità di misura [mm]
Modelli
N° Descrizione
1.7 kW 2.2 kW
1 Attacco del gas Ø 9.52 mm (3/8")
2 Attacco del liquido Ø 6.35 (1/4")
3 Attacco di drenaggio VP20 (OD26, ID20)
4 Canalina per i cavi di alimentazione e comunicazione -
5 e ettore di mandata -
6 Griglia di ripresa -
