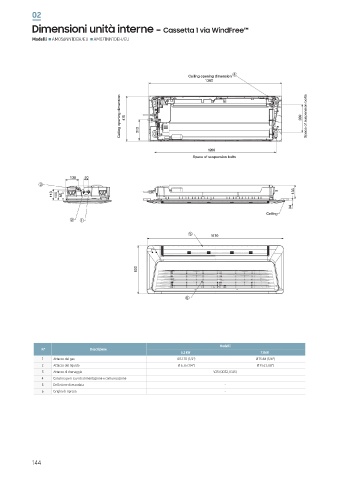

Dimensioni unità interne - Cassetta 1 via WindFree™
Modelli AM056NN1DEH/EU AM071NN1DEH/EU
Ceiling opening dimension
1380
Ceiling opening dimension 470 212 289 Space of suspension bolts
1260
Space of suspension bolts
138 50
133
113 100 85
34
Ceiling
1410
500
Modelli
N° Descrizione
5.2 kW 7.1 kW
1 Attacco del gas Ø 12.70 (1/2") Ø 15.88 (5/8")
2 Attacco del liquido Ø 6.35 (1/4") Ø 9.52 (3/8")
3 Attacco di drenaggio V25 (OD32, ID25)
4 Canalina per i cavi di alimentazione e comunicazione -
5 e ettore di mandata -
6 Griglia di ripresa -
