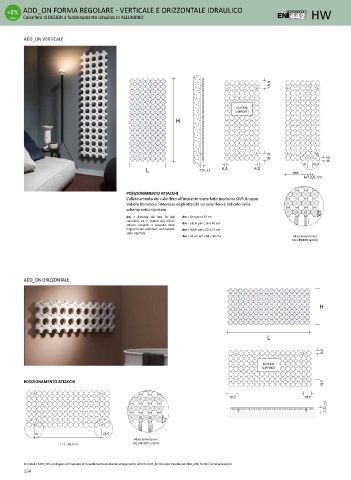

Page 134 - TUBES - LISTINO 2023

ADD_ON FORMA REGOLARE - VERTICALE E ORIZZONTALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

ADD_ON VERTICALE

18,0 18,0

SCHEMA
SUPPORTI
H

18,0 18,0 6,0
IN OUT
L 7,5+_0,5 6,0 6,0 6,0 dsx i
6,0
I=12,0 cm

POSIZIONAMENTO ATTACCHI
L’allacciamento del calorifero all’impianto viene fatto mediante GVR Gruppo
Valvole Remoto e l’interasse degli attacchi sul calorifero è indicato nello
schema sotto riportato
dsx = distanza dal lato SX del dsx = 6cm per L.24 cm 6,0
calorifero ed il centro del primo
attacco variabile a seconda della dsx = 18cm per L.36 e 48 cm
larghezza del calorifero, vedi tabella dsx = 30cm per L.60 e 72 cm
sotto riportata
dsx = 42 cm per L.84 e 96 cm Allacciamento del
CALORIFERO al GVR

ADD_ON ORIZZONTALE

H

L

6,0

SCHEMA
SUPPORTI
POSIZIONAMENTO ATTACCHI

18,0 18,0
7,5+_0,5

6,0

IN OUT
Allacciamento del
I = L - 36,0 cm CALORIFERO al GVR

Il modello ADD_ON è collegato all’impianto di riscaldamento mediante collegamento remoto GVR_AD (Gruppo Valvole per ADD_ON) fornito come accessorio
134
