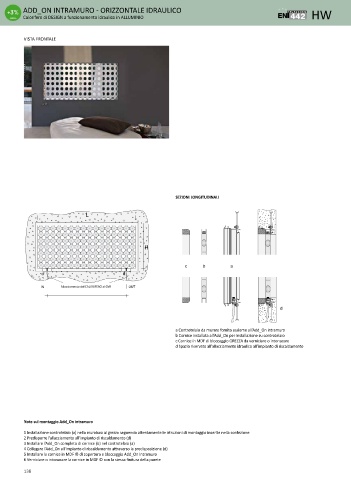

ADD_ON INTRAMURO - ORIZZONTALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

VISTA FRONTALE

SEZIONI LONGITUDINALI

L

H

c b a
d d

IN Allacciamento del CALORIFERO al GVR OUT

d

a Controtelaio da murare fornito assieme all’Add_On intramuro
b Cornice installata all’Add_On per installazione su controtelaio
c Cornice in MDF di bloccaggio GREZZA da verniciare o intonacare
d Spazio riservato all’allacciamento idraulico all’impianto di riscaldamento

Note sul montaggio Add_On intramuro
1 Installazione controtelaio (a) nella muratura al grezzo seguendo attentamente le istruzioni di montaggio inserite nella confezione
2 Predisporre l’allacciamento all’impianto di riscaldamento (d)
3 Installare l’Add_On completo di cornice (b) nel controtelaio (a)
4 Collegare l’Add_On all’impianto di riscaldamento attraverso la predisposizione (d)
5 Installare la cornice in MDF © di copertura e bloccaggio Add_On Intramuro
6 Verniciare o intonacare la cornice in MDF © con la stessa finitura della parete
