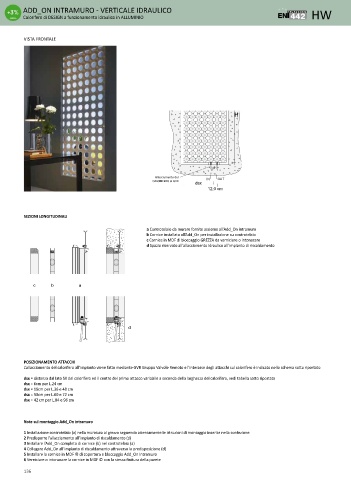

ADD_ON INTRAMURO - VERTICALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

VISTA FRONTALE

H

d

Allacciamento del IN OUT
CALORIFERO al GVR dsx i
12,0 cm

SEZIONI LONGITUDINALI

a Controtelaio da murare fornito assieme all’Add_On intramuro
b Cornice installata all’Add_On per installazione su controtelaio
c Cornice in MDF di bloccaggio GREZZA da verniciare o intonacare
d Spazio riservato all’allacciamento idraulico all’impianto di riscaldamento

c b a

d

POSIZIONAMENTO ATTACCHI
L’allacciamento del calorifero all’impianto viene fatto mediante GVR Gruppo Valvole Remoto e l’interasse degli attacchi sul calorifero è indicato nello schema sotto riportato
dsx = distanza dal lato SX del calorifero ed il centro del primo attacco variabile a seconda della larghezza del calorifero, vedi tabella sotto riportata
dsx = 6cm per L.24 cm
dsx = 18cm per L.36 e 48 cm
dsx = 30cm per L.60 e 72 cm
dsx = 42 cm per L.84 e 96 cm

Note sul montaggio Add_On intramuro
1 Installazione controtelaio (a) nella muratura al grezzo seguendo attentamente le istruzioni di montaggio inserite nella confezione
2 Predisporre l’allacciamento all’impianto di riscaldamento (d)
3 Installare l’Add_On completo di cornice (b) nel controtelaio (a)
4 Collegare Add_On all’impianto di riscaldamento attraverso la predisposizione (d)
5 Installare la cornice in MDF © di copertura e bloccaggio Add_On Intramuro
6 Verniciare o intonacare la cornice in MDF © con la stessa finitura della parete
