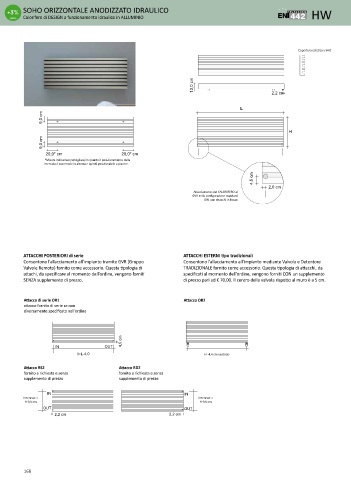

Page 168 - TUBES - LISTINO 2023

SOHO ORIZZONTALE ANODIZZATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

Copertura estetica x SHO

13,0 cm 2,2 cm

L
9,0 cm

H
9,0 cm

20,0* cm 20,0* cm
*Misura indicativa (consigliata) in quanto il posizionamento della
mensola è scorrevole in altezza e quindi posizionabile a piacere.
4,5 cm

2,0 cm
Allacciamento del CALORIFERO al
GVR nella configurazione standard
OR1 con attacchi in basso

ATTACCHI POSTERIORI di serie ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Consentono l’allacciamento all’impianto mediante Valvola e Detentore
Valvole Remoto) fornito come accessorio. Questa tipologia di TRADIZIONALE fornito come accessorio. Questa tipologia di attacchi, da
attachi, da specificare al momento dell’ordine, vengono forniti specificati al momento dell’ordine, vengono forniti CON un supplemento
SENZA supplemento di prezzo. di prezzo pari ad € 70,00. Il centro della valvola rispetto al muro è a 5 cm.

Attacco di serie OR1 Attacco OB2
attacco fornito di serie se non
diversamente specificato nell’ordine

4,5 cm
IN OUT
I=L-4,0 I=L-4,4 cm centrato

Attacco RS2 Attacco RD2
fornito a richiesta e senza fornito a richiesta e senza
supplemento di prezzo supplemento di prezzo

IN IN
Interasse = Interasse =
H-9,0 cm I = H - 9 cm
H-9,0 cm
OUT OUT
2,2 cm 2,2 cm

168
