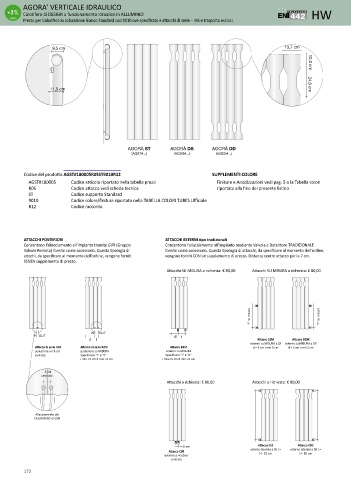

Page 172 - TUBES - LISTINO 2023

AGORA’ VERTICALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW
Prezzo per Calorifero in colorazione Bianco Standard cod.9010 ove specificato e attacchi di serie – IVA e trasporto esclusi.

9,5 cm 13,7 cm 12,0 cm

11,5 cm 24,0 cm

AGORÀ ST AGORÀ DS AGORÀ DD
(AGST#...) (AGDS#...) (AGDD#...)

Codice del prodotto AGST#180005R05ST9010R12 SUPPLEMENTI COLORE
AGST#180005 Codice articolo riportato nella tabella prezzi Finiture e Anodizzazioni vedi pag. 5 o la Tabella colori
R05 Codice attacco vedi scheda tecnica riportata alla fine del presente listino
ST Codice supporto Standard
9010 Codice colore/finitura riportato nella TABELLA COLORI TUBES Ufficiale
R12 Codice raccordo

ATTACCHI POSTERIORI ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Consentono l’allacciamento all’impianto mediante Valvola e Detentore TRADIZIONALE
Valvole Remoto) fornito come accessorio. Questa tipologia di fornito come accessorio. Questa tipologia di attacchi, da specificare al momento dell’ordine,
attachi, da specificare al momento dell’ordine, vengono forniti vengono forniti CON un supplemento di prezzo. Distanza centro attacco pari a 7 cm.
SENZA supplemento di prezzo.
Attacchi SU MISURA a richiesta: € 80,00 Attacchi SU MISURA a richiesta: € 80,00

“i” su misura “i” su misura

IN OUT
IN OUT d i
d i Attacco S2M Attacco D2M
esterno su MISURA a SX esterno su MISURA a DX
Attacco di serie R05 Attacco di serie R2M Attacco B2M d = 5 cm I min 5 cm d = 5 cm I min 5 cm
posteriore a i=5 cm posteriore su MISURA esterno su MISURA
centrato Specificare “i” e “d” Specificare “i” e “d”
i min.=5 cm d min.=4 cm i min.=5 cm d min.=4 cm
5 cm
centrato
Attacchi a richiesta: € 80,00 Attacchi a richiesta: € 80,00

Allacciamento del
CALORIFERO al GVR

i=5 cm Attacco 0S2 Attacco 0D2
Attacco C05 esterno laterale a SX I = esterno laterale a DX I =
esterno a i=5,0cm H - 10 cm H - 10 cm
centrato

172
