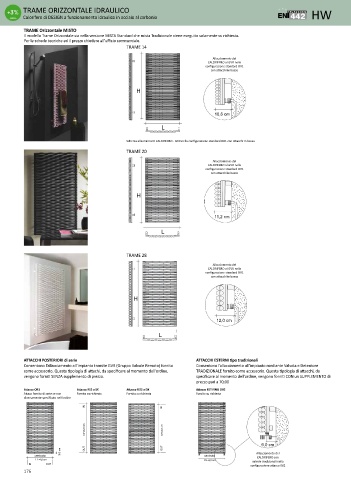

Page 176 - TUBES - LISTINO 2023

TRAME ORIZZONTALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in acciaio al carbonio HW

TRAME Orizzontale MISTO
Il modello Trame Orizzontale sia nella versione MISTA Standard che mista Tradizionale viene eseguito solamente su richiesta.
Per le schede tecniche ed il prezzo chiedere all’ufficio commerciale.
TRAME 14
Allacciamento del
CALORIFERO al GVR nella
configurazione standard OR1
con attacchi in basso

H

10,6 cm
L

Schema allacciamenti CALORIFERO - GVR nella configurazione standard OR1 con attacchi in basso
TRAME 20
Allacciamento del
CALORIFERO al GVR nella
configurazione standard OR1
con attacchi in basso

H

11,2 cm

L

TRAME 28
Allacciamento del
CALORIFERO al GVR nella
configurazione standard OR1
con attacchi in basso

H

12,0 cm

L

ATTACCHI POSTERIORI di serie ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Valvole Remoto) fornito Consentono l’allacciamento all’impianto mediante Valvola e Detentore
come accessorio. Questa tipologia di attachi, da specificare al momento dell’ordine, TRADIZIONALE fornito come accessorio. Questa tipologia di attacchi, da
vengono forniti SENZA supplemento di prezzo. specificare al momento dell’ordine, vengono forniti CON un SUPPLEMENTO di
prezzo pari a 70,00
Attacco OR1 Attacco RS2 a SX Attacco RD2 a DX Attacco ESTERNO OB2
Attaco fornito di serie se non Fornito su richiesta Fornito su richiesta Fornito su richiesta
diversamente specificato nell’ordine
N
I N
I
I=H-6,0 cm I=H-6,0 cm

6,0 cm
T T
m U U
c O O
0 Allacciamento del
centrato , 3 centrato CALORIFERO con
I=L-4,0 cm I=L-4,0 cm valvole tradizionali nella
IN OUT configurazione attacco 0B2
176
