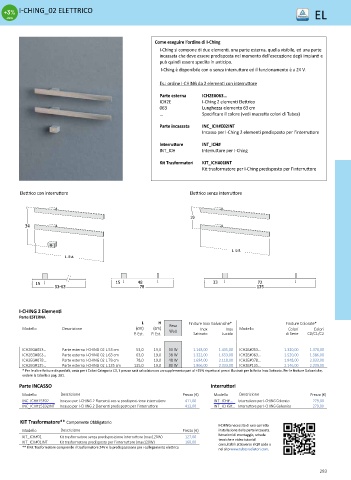

I-CHING_02 ELETTRICO EL

Come eseguire l’ordine di I-Ching
I-Ching si compone di due elementi, una parte esterna, quella visibile, ed una parte
incassata che deve essere predisposta nel momento dell’esecuzione degli impianti e
può quindi essere spedita in anticipo.
I-Ching è disponibile con o senza interruttore ed il funzionamento è a 24 V.

Es.: ordine I-CHING da 2 elementi con interruttore
Parte esterna ICH2E#063...
ICH2E I-Ching 2 elementi Elettrico
063 Lunghezza elemento 63 cm
... Specificare il colore (vedi mazzetta colori di Tubes)

Parte incassata INC_ICH#E02INT
Incasso per I-Ching 2 elementi predisposto per l’interruttore
Interruttore INT_ICH#
INT_ICH Interruttore per I-Ching
Kit Trasformatori KIT_ICH#01INT
Kit trasformatore per I-Ching predisposto per l’interruttore

Elettrico con interruttore Elettrico senza interruttore

19
34

L. Est.
L. Est.

15 15 48 33 72
53-63 78 135

I-CHING 2 Elementi
Parte ESTERNA
L H Finiture Inox Galvaniche* Finiture Colorate*
Modello Descrizione (cm) (cm) Resa Inox Inox Modello Colori Colori
Watt
P. Est. P. Est. Satinato Lucido di Serie C0/C1/C2

ICH2EG#053… Parte esterna I-CHING 02 L.53 cm 53,0 19,0 30 W 1.148,00 1.435,00 ICH2E#053… 1.320,00 1.378,00
ICH2EG#063… Parte esterna I-CHING 02 L.63 cm 63,0 19,0 38 W 1.322,00 1.653,00 ICH2E#063… 1.520,00 1.586,00
ICH2EG#078… Parte esterna I-CHING 02 L.78 cm 78,0 19,0 48 W 1.694,00 2.118,00 ICH2E#078… 1.948,00 2.033,00
ICH2EG#135… Parte esterna I-CHING 02 L.135 cm 135,0 19,0 80 W 1.866,00 2.333,00 ICH2E#135… 2.146,00 2.239,00
* Per le altre finiture disponibili, ossia per i Colori Categoria C3, il prezzo sarà calcolato con un supplemento pari al +25% rispetto ai prezzi illustrati per la finita Inox Satinato. Per le finiture Galvaniche,
vedere la tabella a pag. 281.
Parte INCASSO Interruttori

Modello Descrizione Prezzo (€) Modello Descrizione Prezzo (€)
INC_ICH#15E02 Incasso per I-CHING 2 Elementi senza predisposizione interruttore 411,00 INT_ICH#… Interruttore per I-CHING Colorato 279,00
INC_ICH#15E02INT Incasso per I-CHING 2 Elementi predisposto per l’interruttore 413,00 INT_ICHG#… Interruttore per I-CHING Galvanico 279,00

KIT Trasformatore** Componente Obbligatorio
I-CHING necessita di una corretta
Modello Descrizione Prezzo (€) installazione della parte incassata.
KIT_ICH#01 Kit trasformatore senza predisposizione interruttore (max120W) 127,00 Istruzioni di montaggio, schede
KIT_ICH#01INT Kit trasformatore predisposto per l’interruttore (max120W) 168,00 tecniche e video tutorial
consultabili attraverso il QR code o
** Il Kit Trasformatore comprende il trasformatore 24V e la predisposizione per i collegamento elettrico
nel sito www.tubesradiatori.com.
